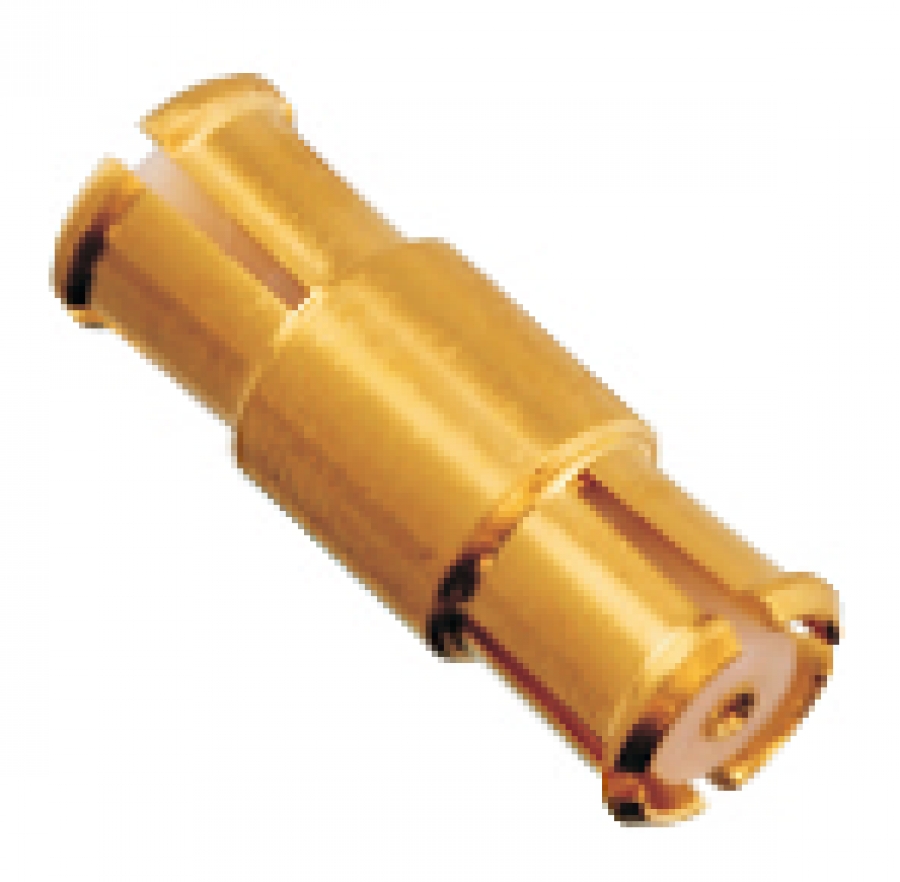

Переход «розетка-розетка»

СР-50-3-08-РР-П-1

СР-50-3-08-РР-П-2

СР-50-3-08-РР-П-3

СР-50-3-08-РР-П-4

СР-50-3-08-РР-П-5

СР-50-3-08-РР-П-6

СР-50-3-08-РР-П-7

СР-50-3-08-РР-П-8

СР-50-3-08-РР-П-9

Волновое сопротивление: 50 Ом

Значения КстU: на частоте 0 - 6 ГГц – не более 1,2

                           на частоте 6 – 10 ГГц – не более 1,2

                           на частоте 10 – 26 ГГц – не более 1,6

                           на частоте 26 – 32 ГГц – не более 1,6

Частотный диапазон: от 0 до 32 ГГц.

Рабочая температура: от минус 60 до +165 С°



Номенклатура

СР-50-3-08-РР-П-1

СР-50-3-08-РР-П-2

СР-50-3-08-РР-П-3

СР-50-3-08-РР-П-4

СР-50-3-08-РР-П-5

СР-50-3-08-РР-П-6

СР-50-3-08-РР-П-7

СР-50-3-08-РР-П-8

СР-50-3-08-РР-П-9

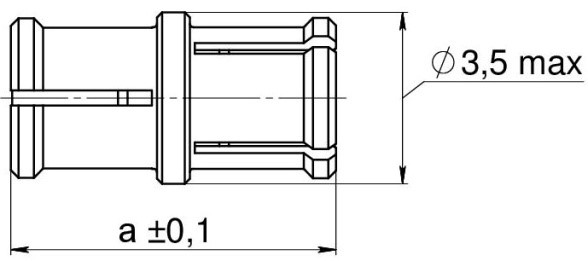

Габаритные и присоединительные размеры, мм.

50 1 01

Обозначение

Размер, мм

a

СР-50-3-08-РР-П-1

6,45

СР-50-3-08-РР-П-2

6,96

СР-50-3-08-РР-П-3

7,39

СР-50-3-08-РР-П-4

9,00

СР-50-3-08-РР-П-5

9,30

СР-50-3-08-РР-П-6

9,90

СР-50-3-08-РР-П-7

13,19

СР-50-3-08-РР-П-8

14,50

СР-50-3-08-РР-П-9

22,40





Пример для заказа:

Переход "розетка-розетка" СР-50-3-08-РР-П-3 СЦНК.430421.002ТУ, россыпью

Переход "розетка-розетка" СР-50-3-08-РР-П-7 СЦНК.430421.008ТУ, россыпью [ОТК]

kn3d0

скачать 3D модель СР-50-3-08-РР-П-1

скачать 3D модель СР-50-3-08-РР-П-2

скачать 3D модель СР-50-3-08-РР-П-3

скачать 3D модель СР-50-3-08-РР-П-4

скачать 3D модель СР-50-3-08-РР-П-5

скачать 3D модель СР-50-3-08-РР-П-6

скачать 3D модель СР-50-3-08-РР-П-7

скачать 3D модель СР-50-3-08-РР-П-8

скачать 3D модель СР-50-3-08-РР-П-9

скачать программу для просмотра
