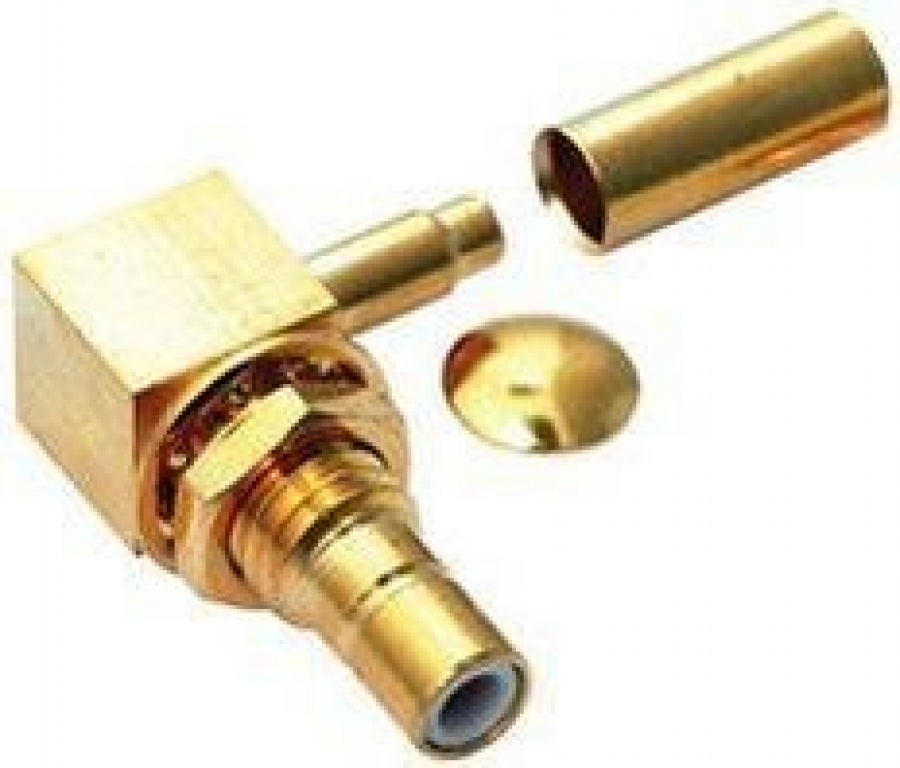

Вилка приборно-кабельная угловая для присоединения кабеля методом обжимки

  • СР-50-1-02-В-У-Об-058

Волновое сопротивление: 50 Ом

Значения КстU: 1,6

Частотный диапазон: от 0 до 7 ГГц.

Рабочая температура: от минус 60 до +155 С°

Номенклатура  Марка присоединяемого кабеля
СР-50-1-02-В-У-Об-058 РК 50-1,5-23 ТУ 16.505.808-81; RUC-RG316 Ruconnectors

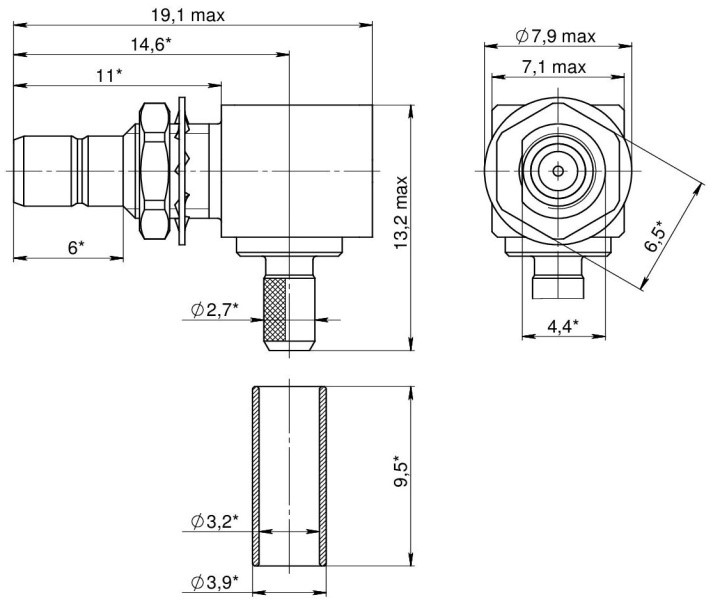

Габаритные и присоединительные размеры, мм.

50 1 01

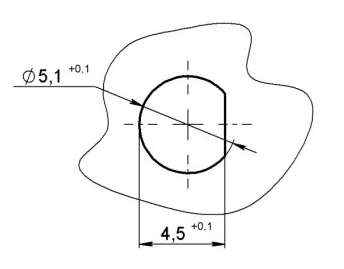

Разметка посадочных мест для механического монтажа соединителей, мм.

11png

Ориентация лыски указана условно.

Толщина панели, мм, не более 2,5



Пример для заказа:

Вилка СР-50-1-02-В-У-Об-058 СЦНК.430421.001ТУ, россыпью

Вилка СР-50-1-02-В-У-Об-058 СЦНК.430421.007ТУ, россыпью [ОТК]
