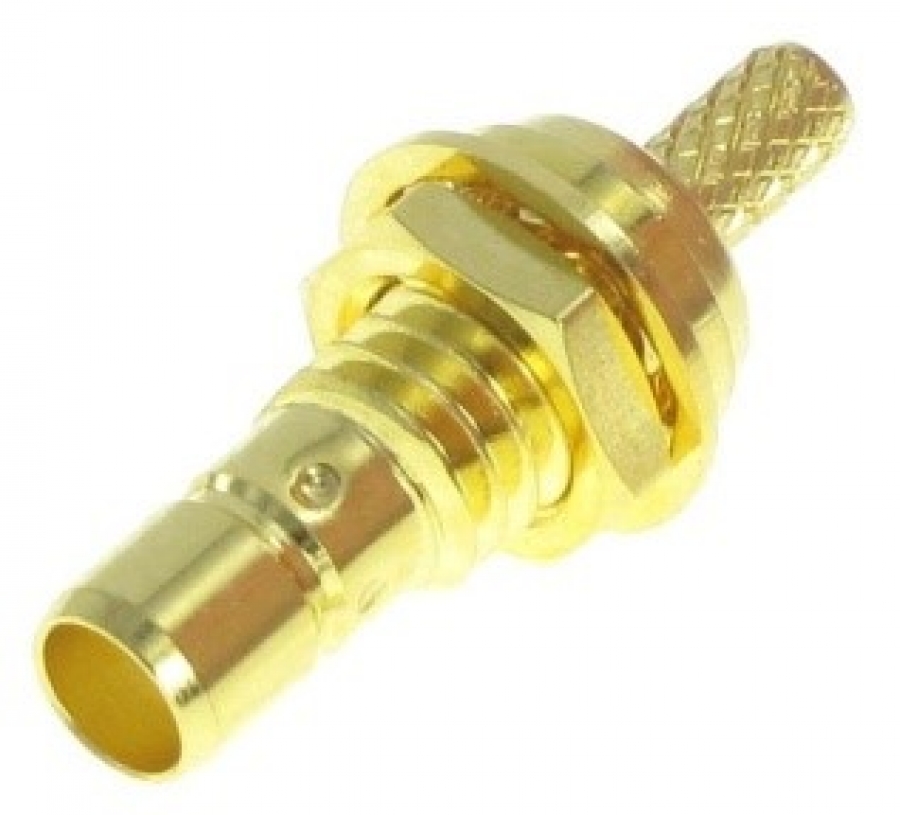

Волновое сопротивление: 50 Ом
Значения КстU: 1,6
Частотный диапазон: от 0 до 7 ГГц.
Рабочая температура: от минус 60 до +155 С°
| Номенклатура | Марка присоединяемого кабеля |
|
СР-50-1-02-В-П-Об-052 |
RG-178 Habia Cable |
|
СР-50-1-02-В-П-Об-053 |
РК 50-1,5-23 ТУ 16.505.808-81; RUC-RG316 Ruconnectors |
|
СР-50-1-02-В-П-Об-054 |
RUC-RD316 Ruconnectors |

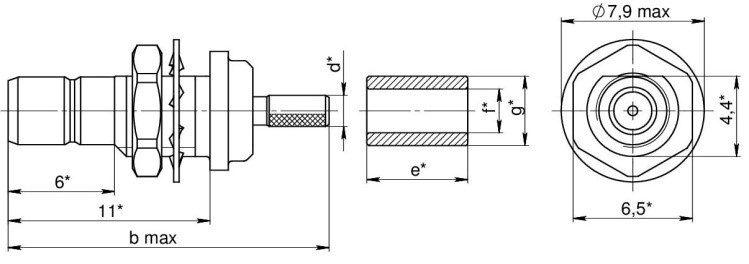

Габаритные и присоединительные размеры, мм.
| Обозначение | Размеры, мм | ||||
| b | d* | e* | f* | g* | |
| СР-50-1-02-В-П-Об-052 | 17,8 | 1,7 | 5,5 | 2,4 | 3,8 |
| СР-50-1-02-В-П-Об-053 | 18,4 | 2,7 | 9,5 | 3,2 | 3,9 |
| СР-50-1-02-В-П-Об-054 | 3,6 | 4,55 | |||

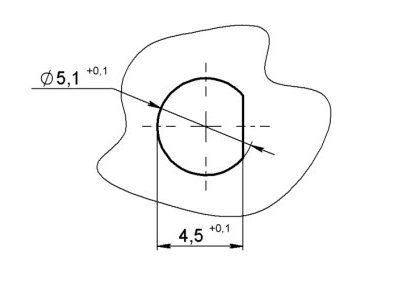

Разметка посадочных мест для механического монтажа соединителей, мм.
Ориентация лыски указана условно.
Толщина панели, мм, не более 2,5
Пример для заказа:
Розетка СР-50-1-02-В-П-Об-052 СЦНК.430421.001ТУ, россыпью
Розетка СР-50-1-02-В-П-Об-054 СЦНК.430421.007ТУ, россыпью [ОТК]
скачать 3D модель СР-50-1-02-В-П-Об-052
скачать 3D модель СР-50-1-02-В-П-Об-053
