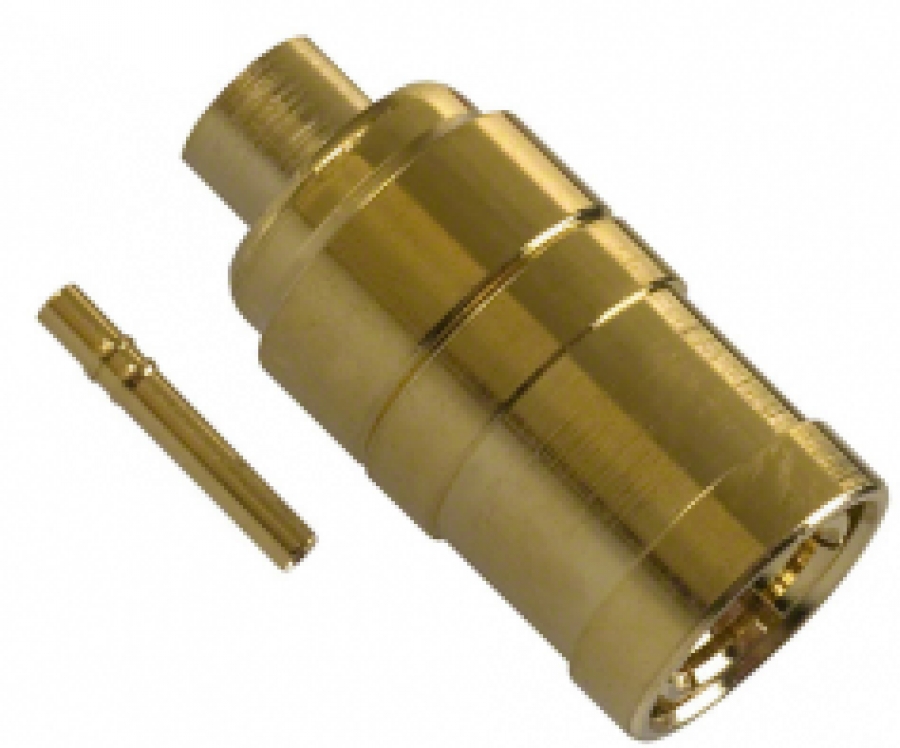

Розетка кабельная прямая для присоединения кабеля методом пайки

  • СР-50-1-01-Р-П-Пк-016
  • СР-50-1-01-Р-П-Пк-017

Волновое сопротивление: 50 Ом

Значения КстU: 1,4

Частотный диапазон: от 0 до 7 ГГц.

Рабочая температура: от минус 60 до +155 С°



Номенклатура  Марка присоединяемого кабеля
СР-50-1-01-Р-П-Пк-016 RUC-SF141 Ruconnectors
СР-50-1-01-Р-П-Пк-017 RUC-SF086 Ruconnectors

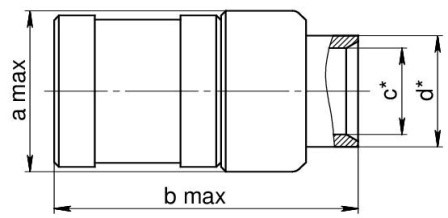

Габаритные и присоединительные размеры, мм.

50 1 01



Обозначение Размеры, мм
a b с* d*
СР-50-1-01-Р-П-Пк-016 7,1 12,9 3,65 4,7
СР-50-1-01-В-П-Пк-017 6,6 12,6 2,24 3,2

Пример для заказа:

Вилка СР-50-1-01-Р-П-Пк-016 СЦНК.430421.001ТУ, россыпью

Вилка СР-50-1-01-Р-П-Пк-017 СЦНК.430421.007ТУ, россыпью [ОТК]

kn3d0

скачать 3D модель СР-50-1-01-Р-П-Пк-016

скачать 3D модель СР-50-1-01-Р-П-Пк-017
