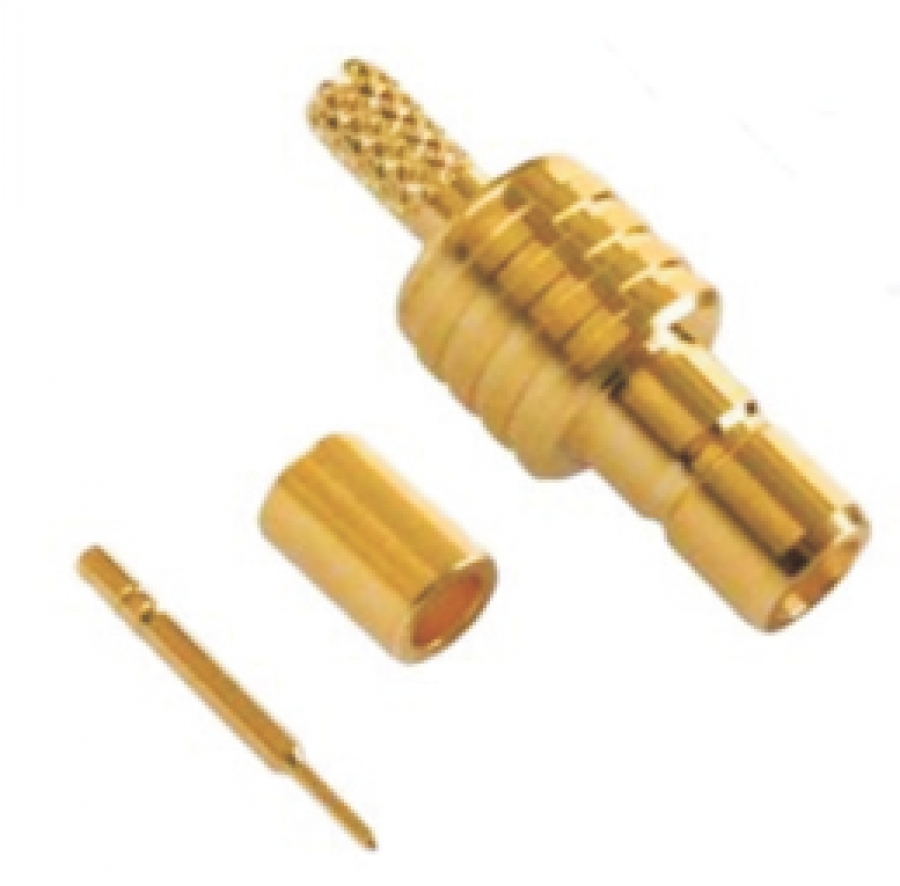

Вилка кабельная прямая для присоединения кабеля методом обжимки

Вилка кабельная прямая для присоединения кабеля методом обжимки

Станьте первым комментатором!
  • СР-50-1-01-В-П-Об-001
  • СР-50-1-01-В-П-Об-002
  • СР-50-1-01-В-П-Об-003
  • СР-50-1-01-В-П-Об-004

Волновое сопротивление: 50 Ом

Значения КстU: 1,5

Частотный диапазон: от 0 до 7 ГГц.

Рабочая температура: от минус 60 до +155 С°



Номенклатура  Марка присоединяемого кабеля
СР-50-1-01-В-П-Об-001 RG-178 Habia Cable
СР-50-1-01-В-П-Об-002 РК 50-1,5-23 ТУ 16.505.808-81; RUC-RG316 Ruconnectors
СР-50-1-01-В-П-Об-003 РК 50-1,5-23 ТУ 16.505.808-81; RUC-RG316 Ruconnectors
СР-50-1-01-В-П-Об-004 FBT-195 Times Microwave system

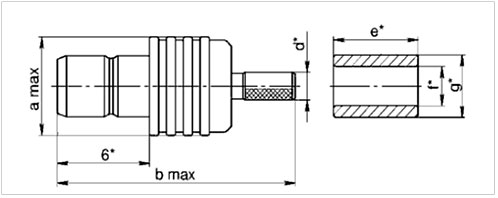

Габаритные и присоединительные размеры, мм.

50 1 01



Обозначение Размеры, мм
a b d e f g
СР-50-1-01-В-П-Об-001 6,1 15,8 1,7 5,5 2,4 3,8
СР-50-1-01-В-П-Об-002 16,4 2,7 9,5 3,2 3,9
СР-50-1-01-В-П-Об-003 3,6 4,55
СР-50-1-01-В-П-Об-004   22,4 4,6 12,7 5,3 6,5

Пример для заказа:

Вилка СР-50-1-01-В-П-Об-001 СЦНК.430421.001ТУ, россыпью

Вилка СР-50-1-01-В-П-Об-003 СЦНК.430421.007ТУ, россыпью [ОТК]



kn3d0 скачать 3D модель СР-50-1-01-В-П-Об-001

 скачать 3D модель СР-50-1-01-В-П-Об-002

 скачать 3D модель СР-50-1-01-В-П-Об-003

                   скачать 3D модель СР-50-1-01-В-П-Об-004
