Волновое сопротивление: 50 Ом
Значения КстU: 1,5
Частотный диапазон: от 0 до 7 ГГц.
Рабочая температура: от минус 60 до +155 С°
Номенклатура | Марка присоединяемого кабеля |
СР-50-1-01-Р-У-Об-019 | RG-178 Habia Cable |
СР-50-1-01-Р-У-Об-020 | РК 50-1,5-23 ТУ 16.505.808-81; RUC-RG316 Ruconnectors |
СР-50-1-01-Р-У-Об-021 | РК 50-1,5-23 ТУ 16.505.808-81; RUC-RG316 Ruconnectors |
СР-50-1-01-Р-У-Об-022 | FBT-195 Times Microwave system |

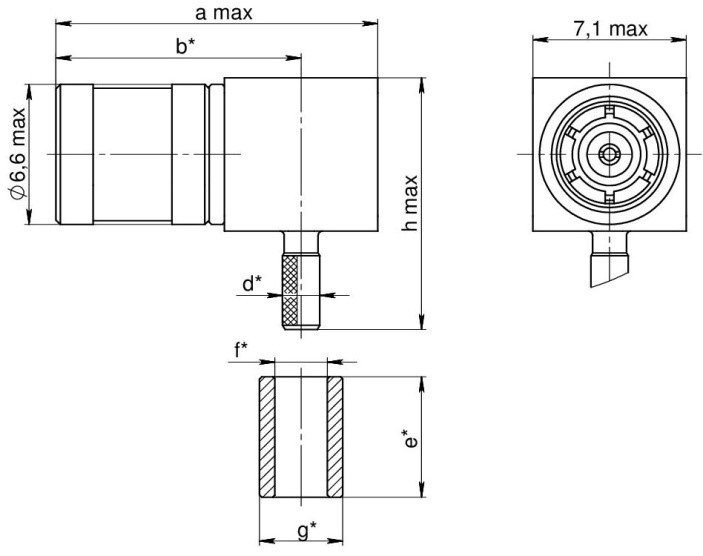

Габаритные и присоединительные размеры, мм.
Обозначение | Размеры, мм | ||||||
a | h | b* | d* | e* | f* | g* | |
СР-50-1-01-Р-У-Об-019 | 14,9 | 11,6 | 11,2 | 5,5 | 11,7 | 2,4 | 3,8 |
СР-50-1-01-Р-У-Об-020 | 12,8 | 12,7 | 9,8 | 2,7 | 9,5 | 3,2 | 3,9 |
СР-50-1-01-Р-У-Об-021 | 14,9 | 13,4 | 11,2 | 3,6 | 4,55 | ||
СР-50-1-01-Р-У-Об-022 | 15 | 4,6 | 12,7 | 5,3 | 6,5 |
Пример для заказа:
Розетка СР-50-1-01-Р-У-Об-019 СЦНК.430421.001ТУ, россыпью
Розетка СР-50-1-01-Р-У-Об-022 СЦНК.430421.007ТУ, россыпью [ОТК]
