КПУ - кожух прямой удлиненный

Устройство оконечное – тип КПУ СЦНК.430451.002ТУ

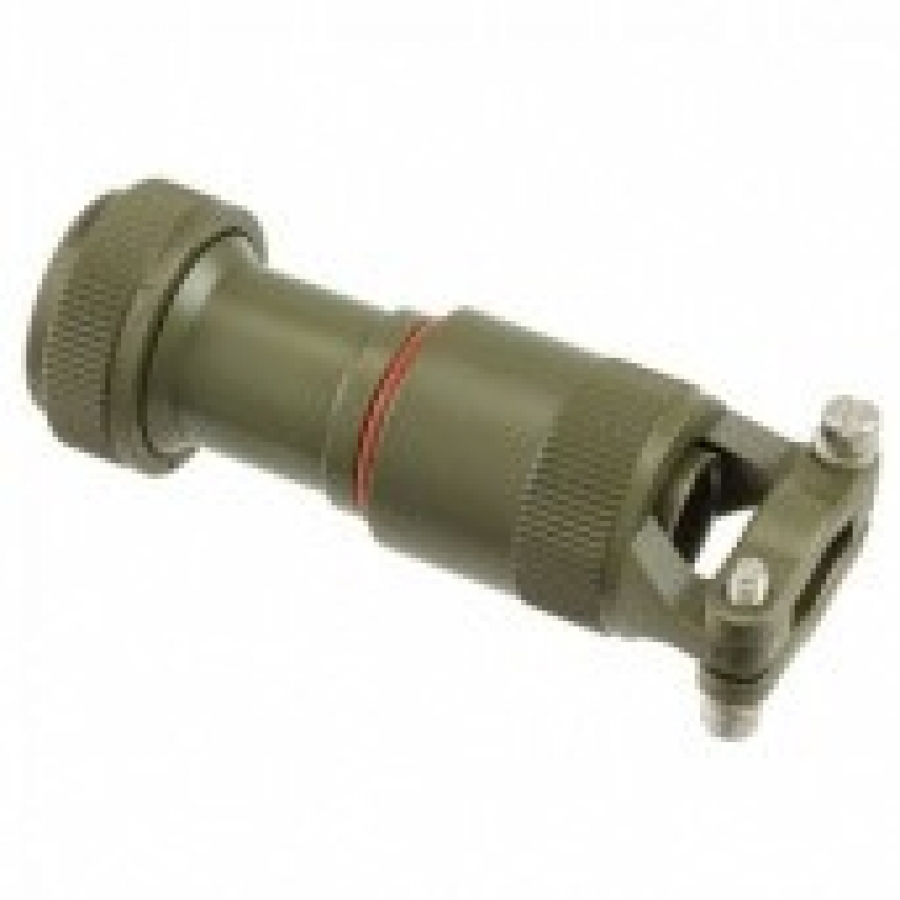

КПУ - Кожух прямой удлиненный. Устройство оконечное предназначено для закрепления жгутов (кабелей) в месте выхода из соединителя.

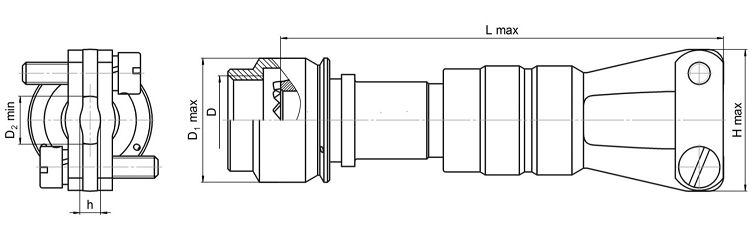

Габаритные, установочные и присоединительные размеры, мм.


кпу чертеж2



Условный размер корпуса соединителя

Условное обозначение

Размеры, мм

D

D1

Н

L

9

КПУ-9F(W)

  М12х1-6Н

17,8

19,3

   61

11

КПУ-11F(W)

М15х1-6Н

19,8

13

КПУ-13F(W)

М18х1-6Н

23,3

22,3

15

КПУ-15F(W)

М22х1-6Н

27,3

25,1

17

КПУ-17F(W)

М25х1-6Н

29,3

30,2

19

КПУ-19F(W)

М28х1-6Н

32,3

33,5

21

КПУ-21F(W)

М31х1-6Н

35,3

35,5

23

КПУ-23F(W)

М34х1-6Н

38,3

38,8

25

КПУ-25F(W)

М37х1-6Н

41,3

41,3




Пример для заказа:

Кожух прямой удлиненный КПУ-9F СЦНК.430451.002ТУ

Устройство оконечное – кожух прямой удлиненный для соединителя 9 условного размера по MIL-DTL-38999 серии III с покрытием Никель.

Кожух прямой удлиненный КПУ-23W СЦНК.430451.002ТУ

Устройство оконечное – кожух прямой удлиненный для соединителя 23 условного размера по MIL-DTL-38999 серии III с покрытием Кадмий.
