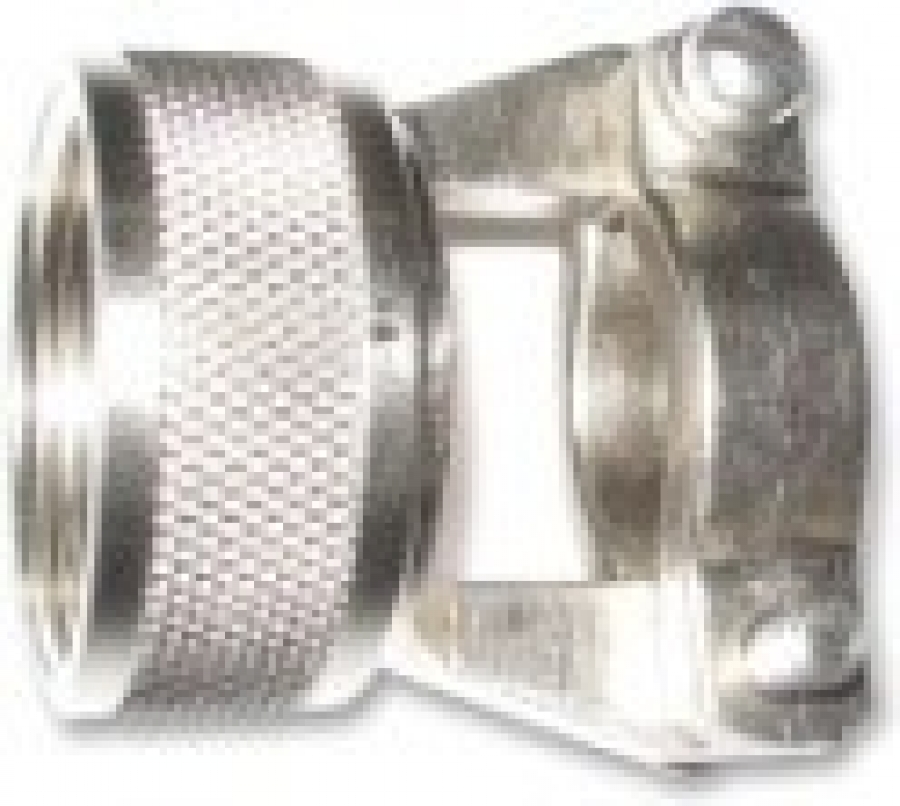

КП - кожух прямой предназначен для закрепления жгутов (кабелей) в месте выхода из соединителя.

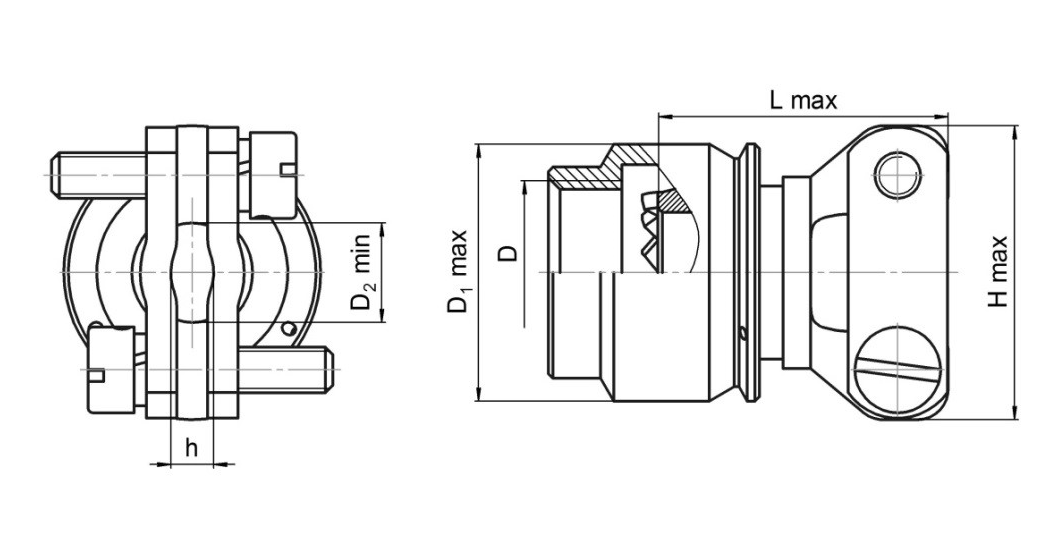

Габаритные, установочные и присоединительные размеры, мм.
|
Условный размер корпуса соединителя |
Условное обозначение |
Размеры, мм |
|||
|
D |
D1 |
Н |
L |
||
|
9 |
КП-9F(W) |
М12х1-6Н |
17,8 |
19,3 |
19,5 |
|
11 |
КП-11F(W) |
М15х1-6Н |
19,8 |
20,5 |
|
|
13 |
КП-13F(W) |
М18х1-6Н |
23,3 |
22,3 |
21,5 |
|
15 |
КП-15F(W) |
М22х1-6Н |
27,3 |
25,1 |
22,5 |
|
17 |
КП-17F(W) |
М25х1-6Н |
29,3 |
30,2 |
23,5 |
|
19 |
КП-19F(W) |
М28х1-6Н |
32,3 |
33,5 |
25,5 |
|
21 |
КП-21F(W) |
М31х1-6Н |
35,3 |
35,5 |
27,5 |
|
23 |
КП-23F(W) |
М34х1-6Н |
38,3 |
38,8 |
29,5 |
|
25 |
КП-25F(W) |
М37х1-6Н |
41,3 |
||
Пример для заказа:
Кожух прямой КП-9F СЦНК.430451.002ТУ
Устройство оконечное – кожух прямой для соединителя 9 условного размера по MIL-DTL-38999 серии III с покрытием Никель.
Кожух прямой КП-23W СЦНК.430451.002ТУ
Устройство оконечное – кожух прямой для соединителя 23 условного размера по MIL-DTL-38999 серии III с покрытием Кадмий.
