02 / ОПИСАНИЕ И ХАРАКТЕРИСТИКИ

Аналог серии D-Sub

НКЦС.434410.114ТУПриёмка «ОТК»

РП15 — соединители (вилки, розетки), аналоги серии D-Sub, врубного сочленения, с дополнительной фиксацией сочленённого положения.

Соединители предназначены для подключения:

сигнальных электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 400 В (амплитудное значение) и силе тока до 5 А;
высокочастотных электрических цепей частотой до 10 ГГц при напряжении до 100 В (амплитудное значение);
силовых электрических цепей с токовой нагрузкой до 25 А.

400 Вмаксимальное напряжение сигнальных цепей

5 Аток сигнальных цепей

10 ГГцчастота высокочастотных цепей

25 Атоковая нагрузка силовых цепей

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры

Рабочий ток на сигнальный контакт: до 5 А
Рабочий ток на силовой контакт: до 25 А
Максимальное рабочее напряжение: 400 В амплитудное значение
Волновое сопротивление радиочастотных контактов: 50 Ом
Рабочая частота радиочастотных контактов: до 10 ГГц
Температурный диапазон: от −60 до +155 °C

Коэффициент стоячей волны по напряжению (КстU)

Для радиочастотных контактов под кабели РК-50-1-11; РК-50-1-21; РК-50-2-11; РК-50-2-12; РК-50-2-13; РК-50-2-14; РК-50-2-21; РК-50-2-22.

1,1в диапазоне частот до 500 МГц
1,25свыше 500 до 3 000 МГц
1,5свыше 3 000 до 10 000 МГц

Коэффициент стоячей волны по напряжению (КстU)

Для радиочастотных контактов под кабели РК-75-1-11; РК-75-1-21; РК-75-2-11; РК-75-2-12; РК-75-2-21; РК-75-2-22.

1,1в диапазоне частот до 500 МГц
1,5свыше 500 до 3 000 МГц
1,6свыше 3 000 до 10 000 МГц

Соединители стойки к воздействию инея и росы.

МАРКИРОВКА ИЗДЕЛИЯ

Условные обозначения

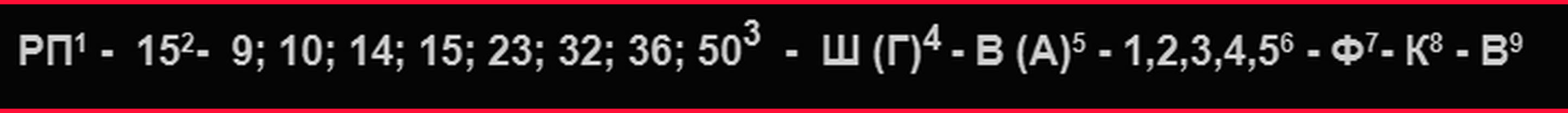

Формула условного обозначения соединителей РП15

№	Параметр	Обозначение и расшифровка
1	Тип соединителя	РП
2	Номер разработки	15
3	Количество низкочастотных контактов	9; 10; 14; 15; 23; 32; 36; 50
4	Часть соединителя	Ш — штырь (вилка); Г — гнездо (розетка)
5	Покрытие контактов	В — серебрение; А — золочение
6	Наличие и количество высокочастотных контактов	1, 2, 3, 4, 5
7	Наличие фиксатора	Ф
8	Наличие кожуха для вилки	К
9	Всеклиматическое исполнение	В

ВАРИАНТЫ КОНСТРУКЦИИ

Типовые исполнения изделия РП15

Изделие	Исполнение	Схема

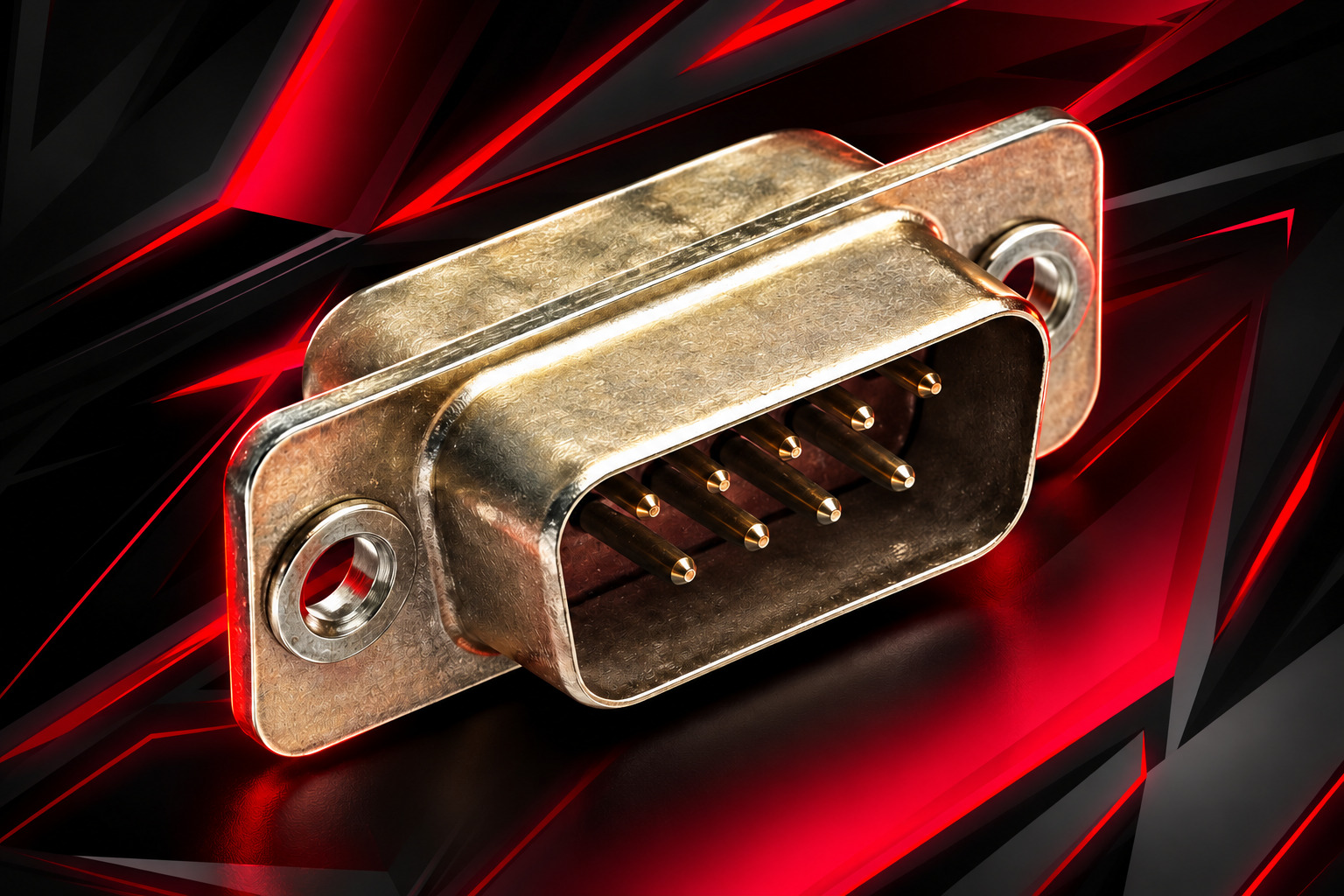

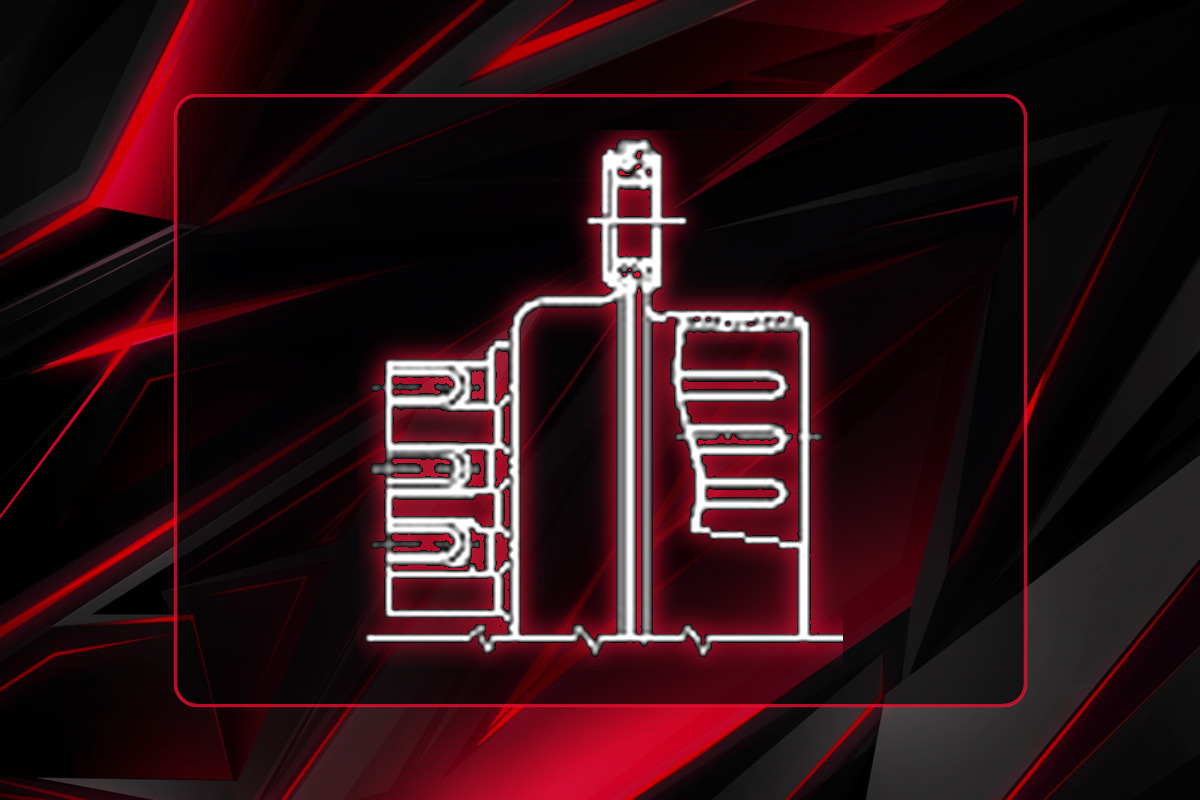

	Вилка РП15 объёмного монтажаВилка РП15 объёмного монтажа с кожухом

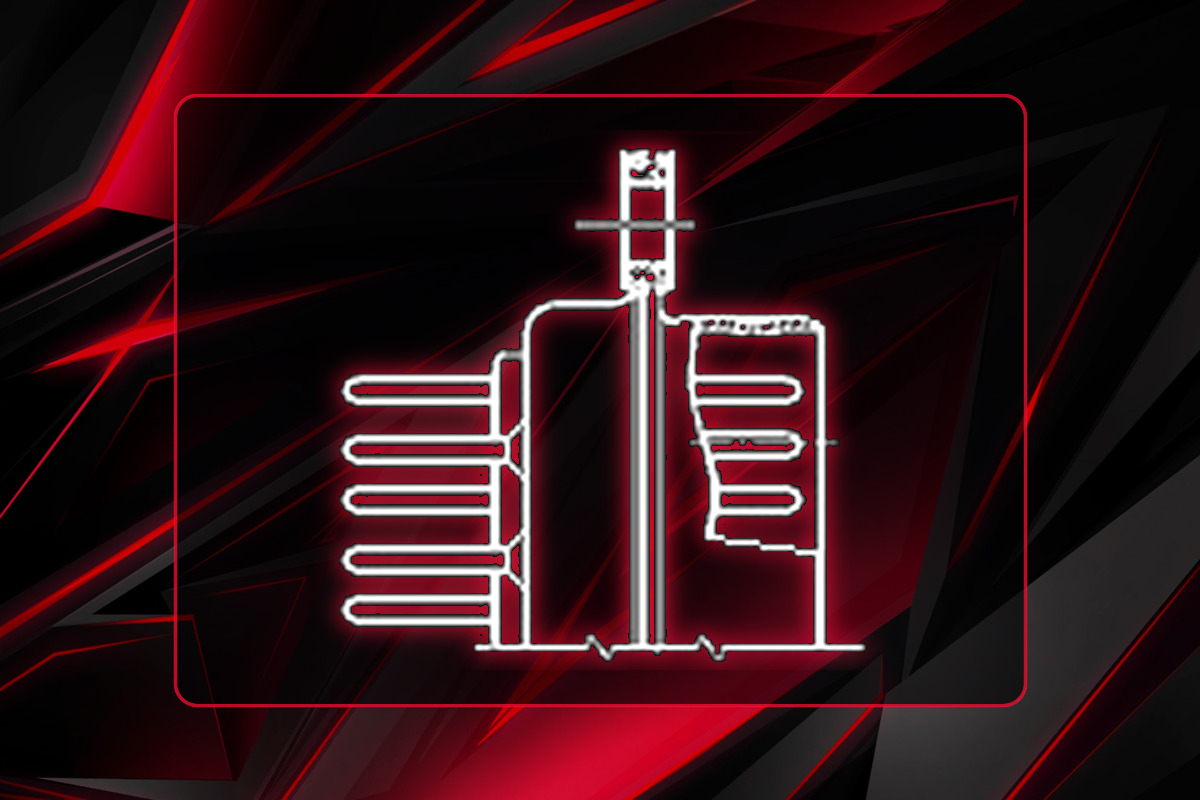

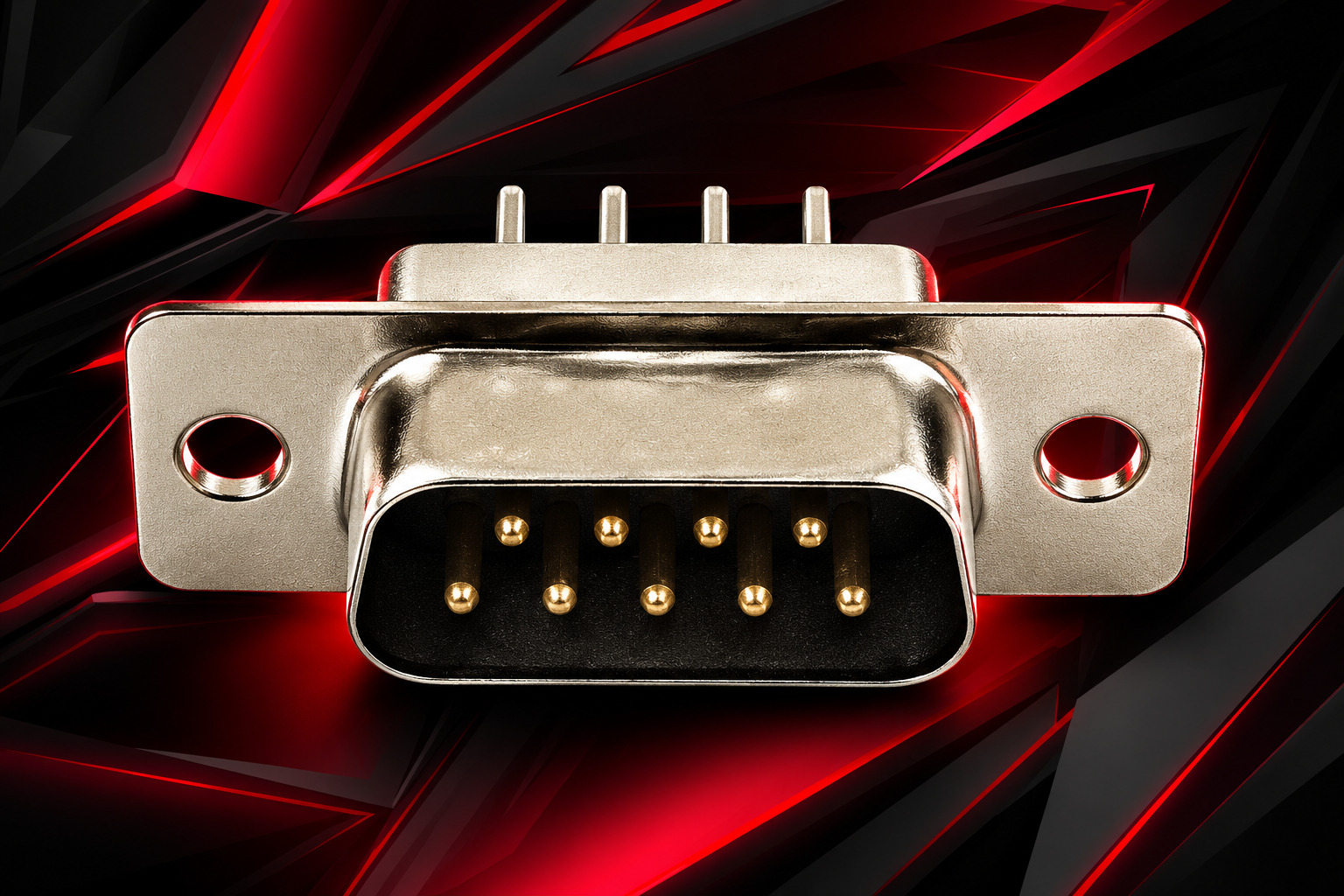

	Вилка РП15 для печатного вертикального монтажаВилка РП15 для печатного вертикального монтажа с фиксатором

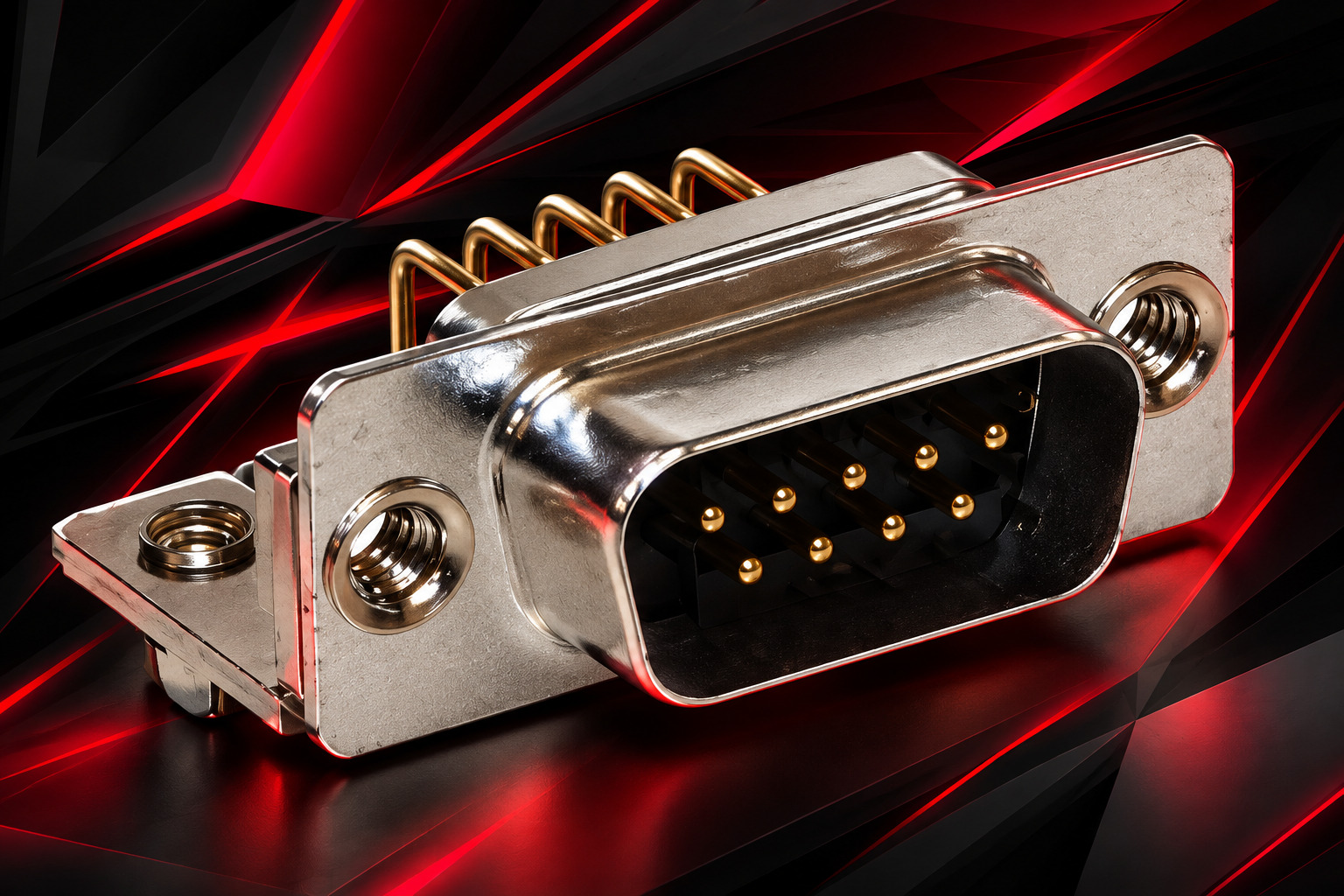

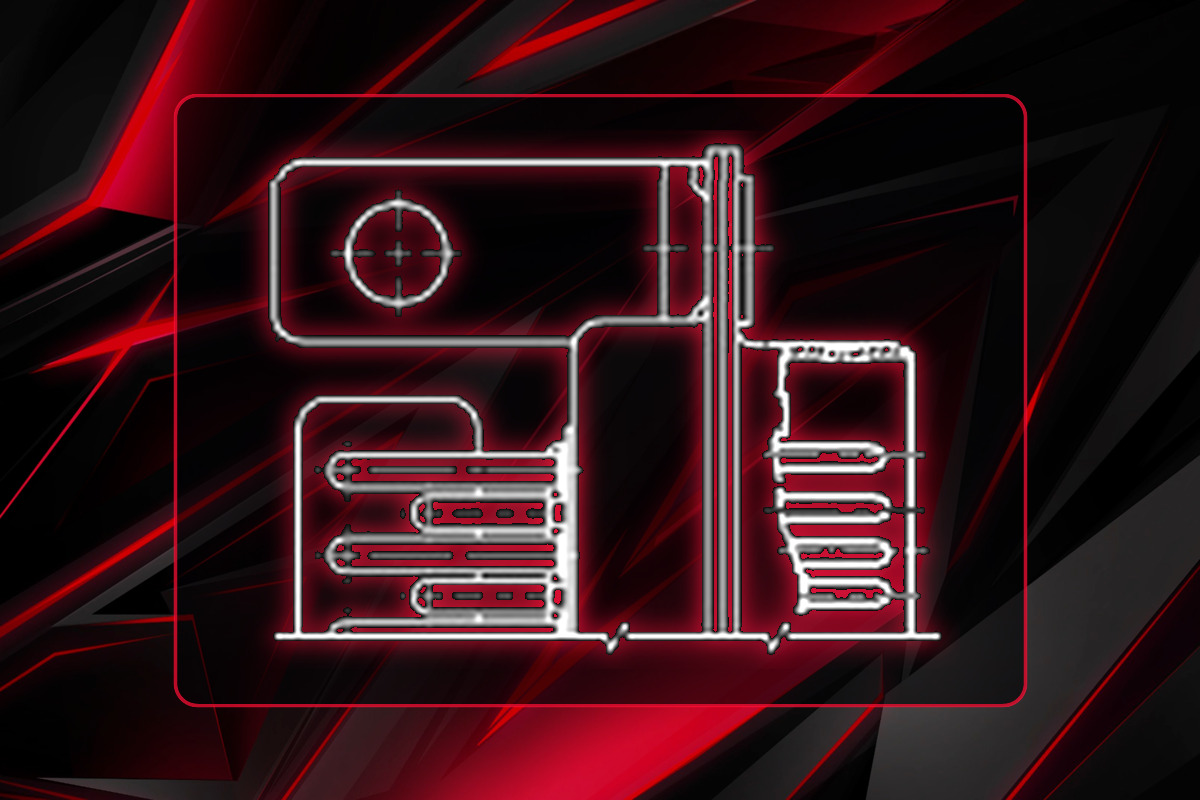

	Вилка РП15 для печатного углового монтажаВилка РП15 для печатного углового монтажа с фиксатором

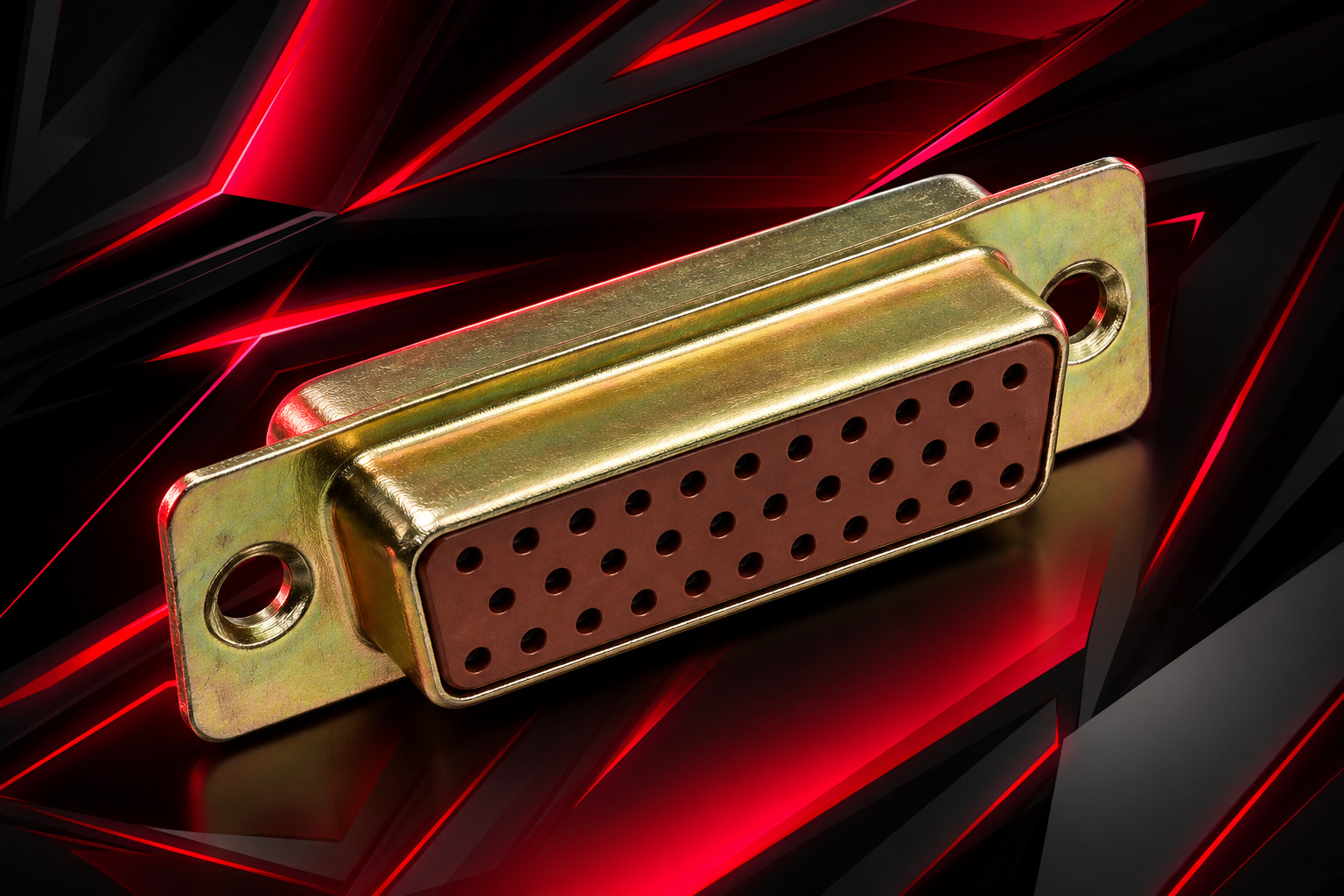

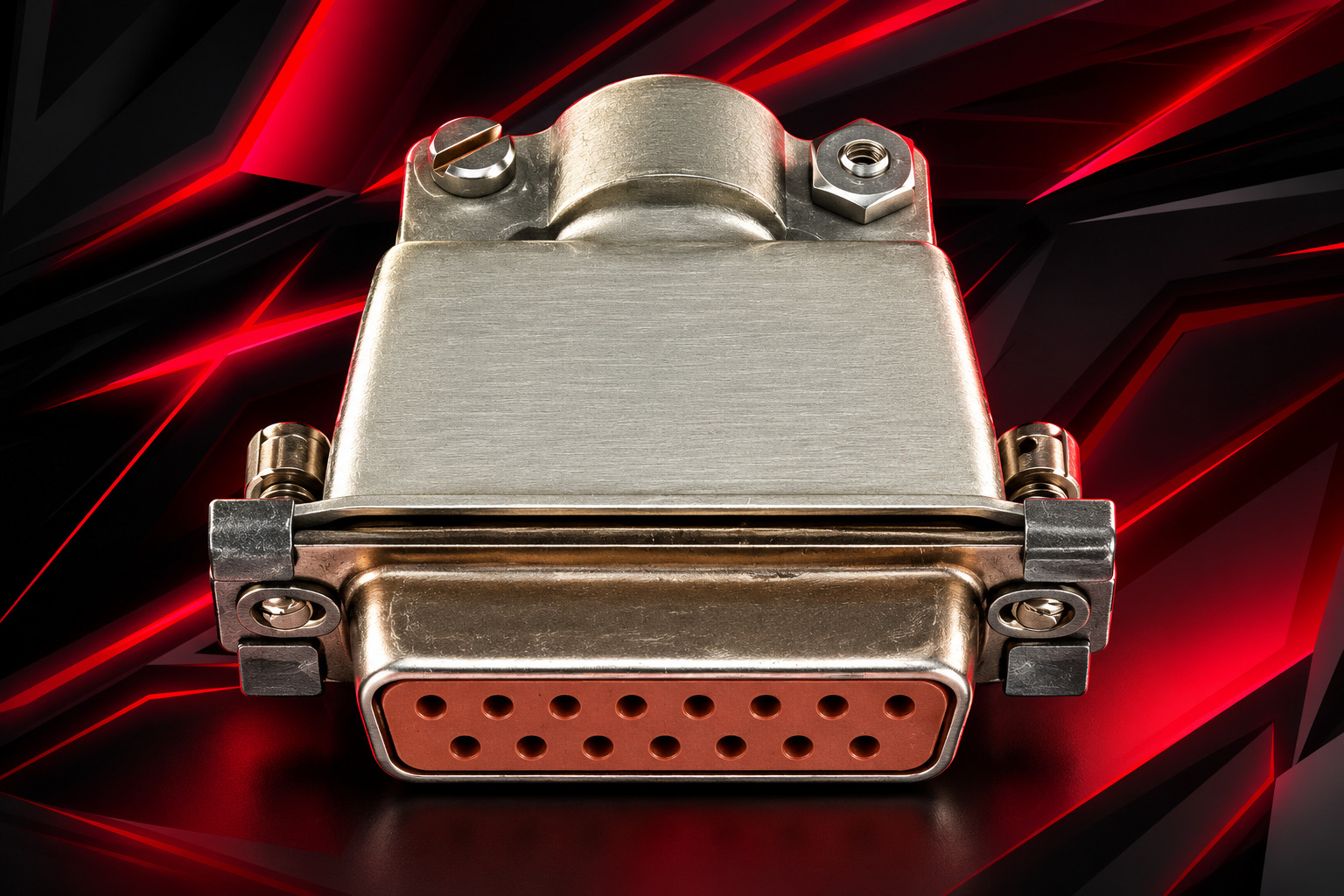

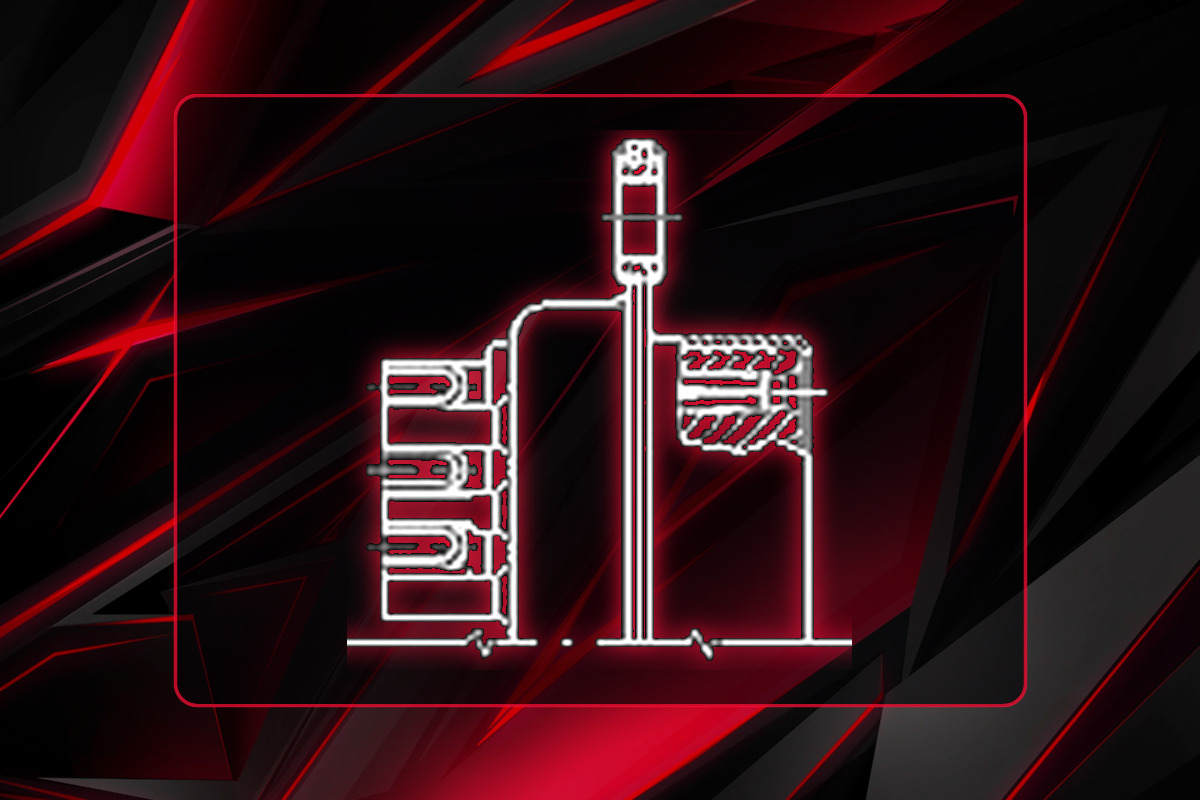

	Розетка РП15 объёмного монтажаРозетка РП15 объёмного монтажа с фиксаторомРозетка РП15 объёмного монтажа с кожухом

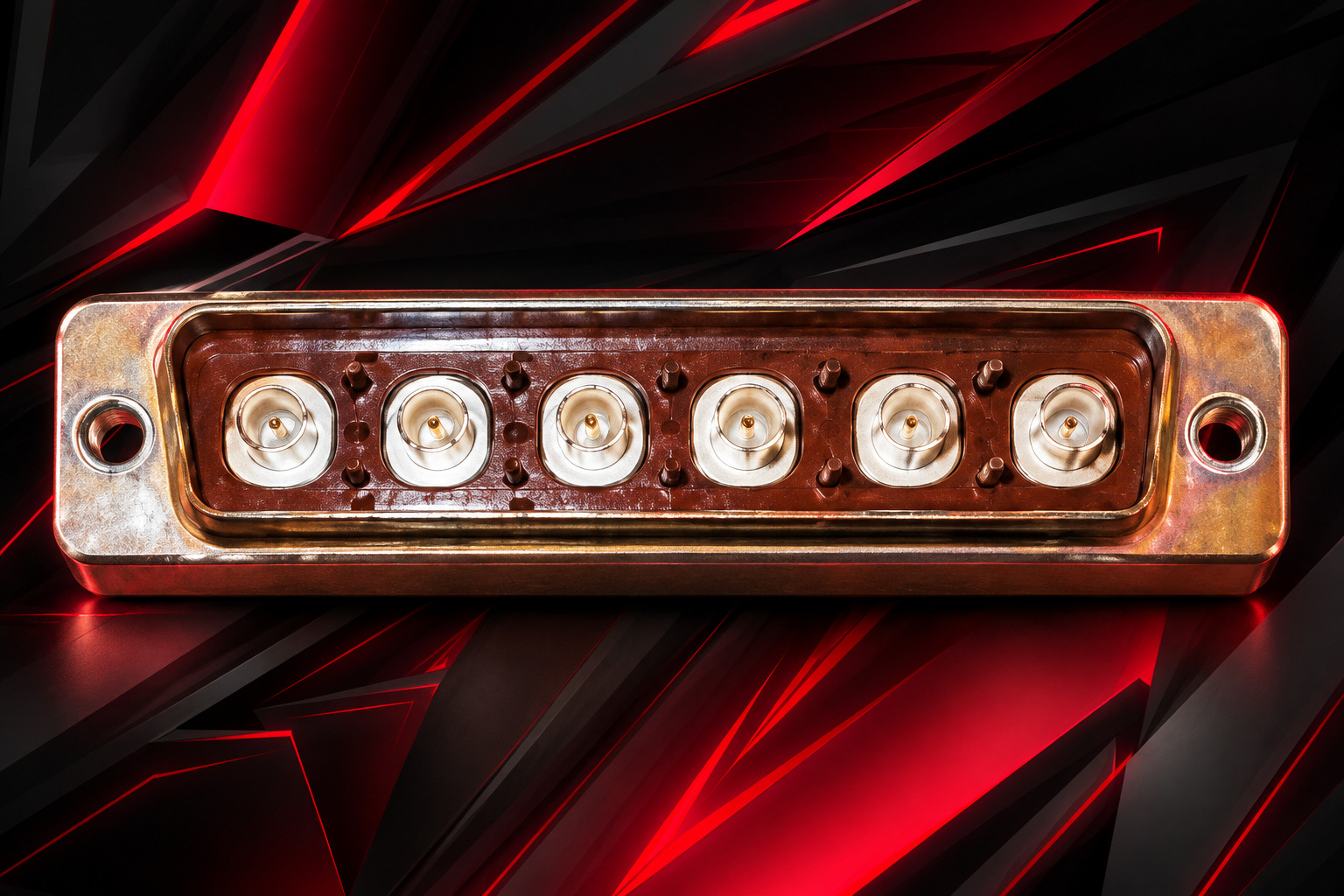

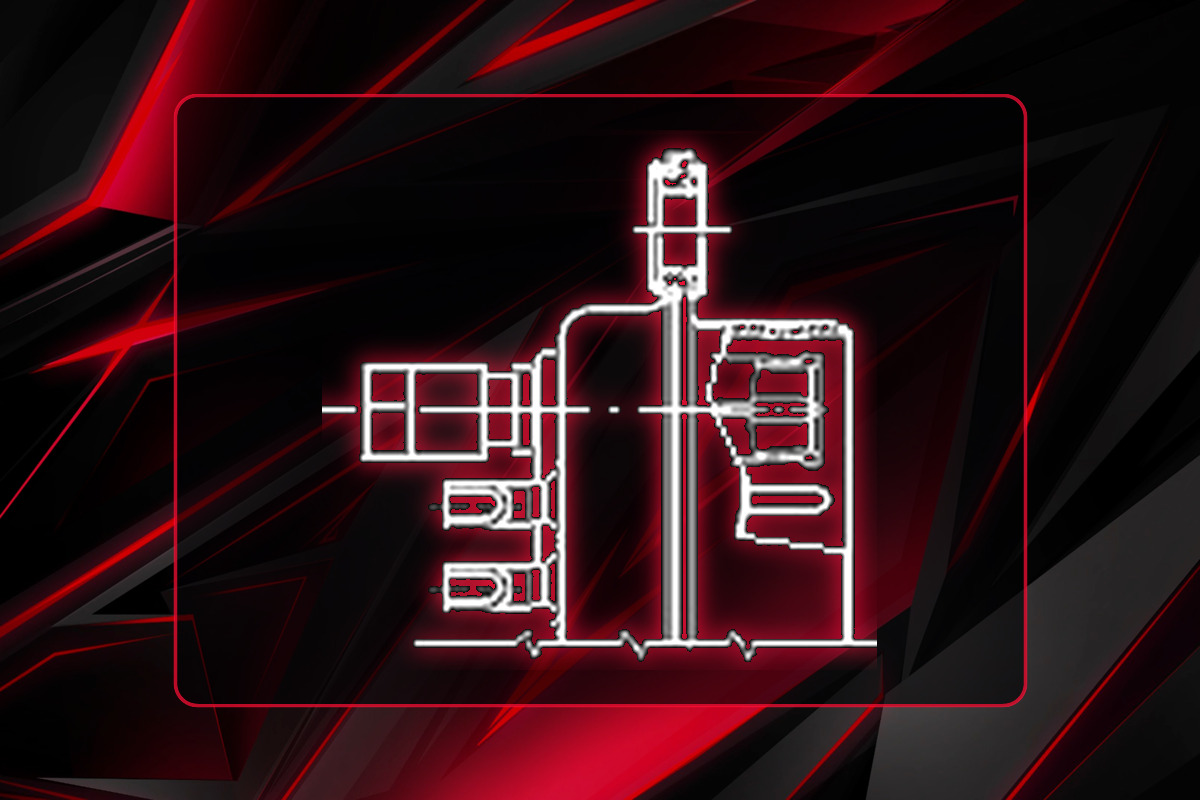

	Вилка РП15 объёмного монтажа с радиочастотными вставкамиВилка РП15 объёмного монтажа с радиочастотными вставками и кожухом

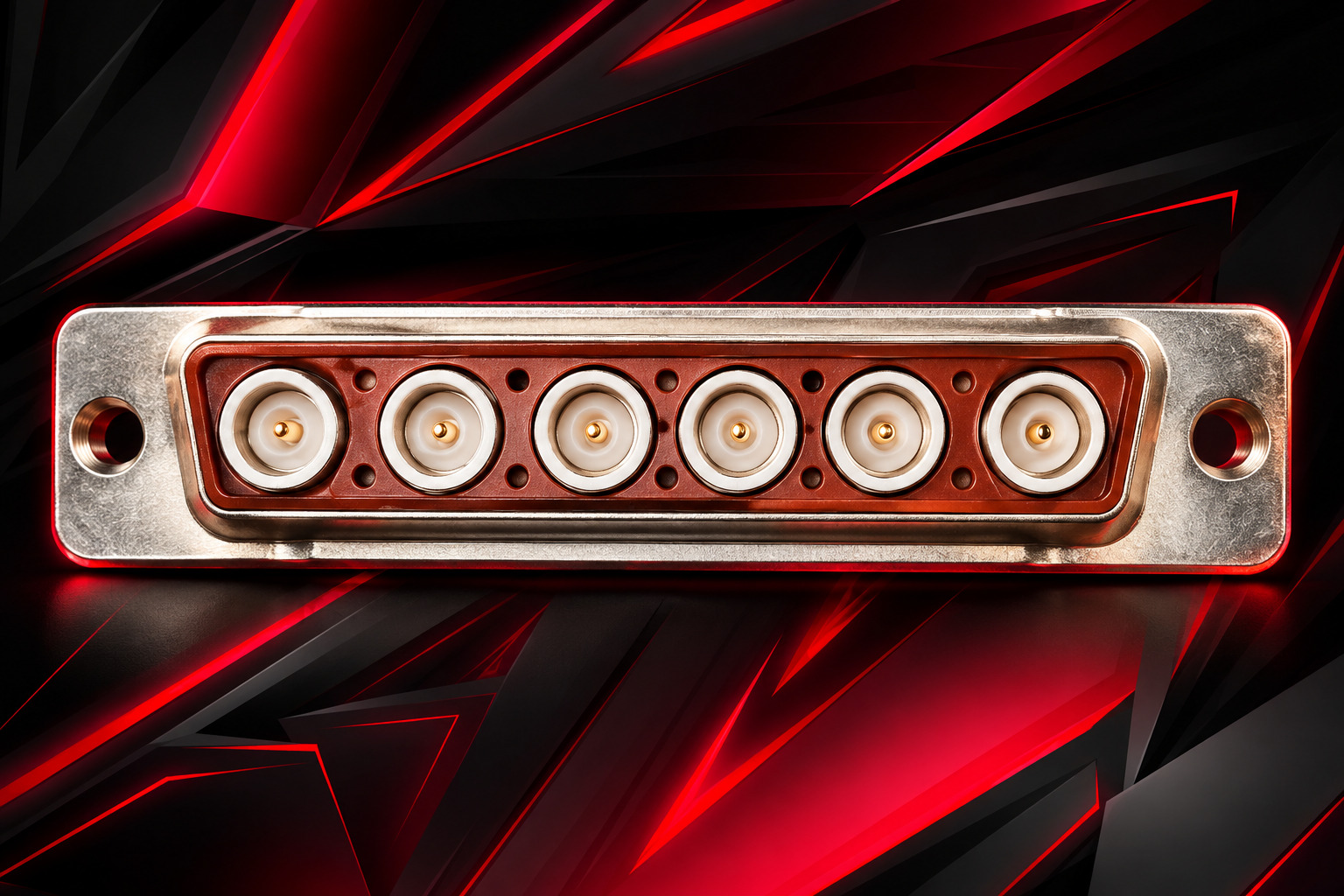

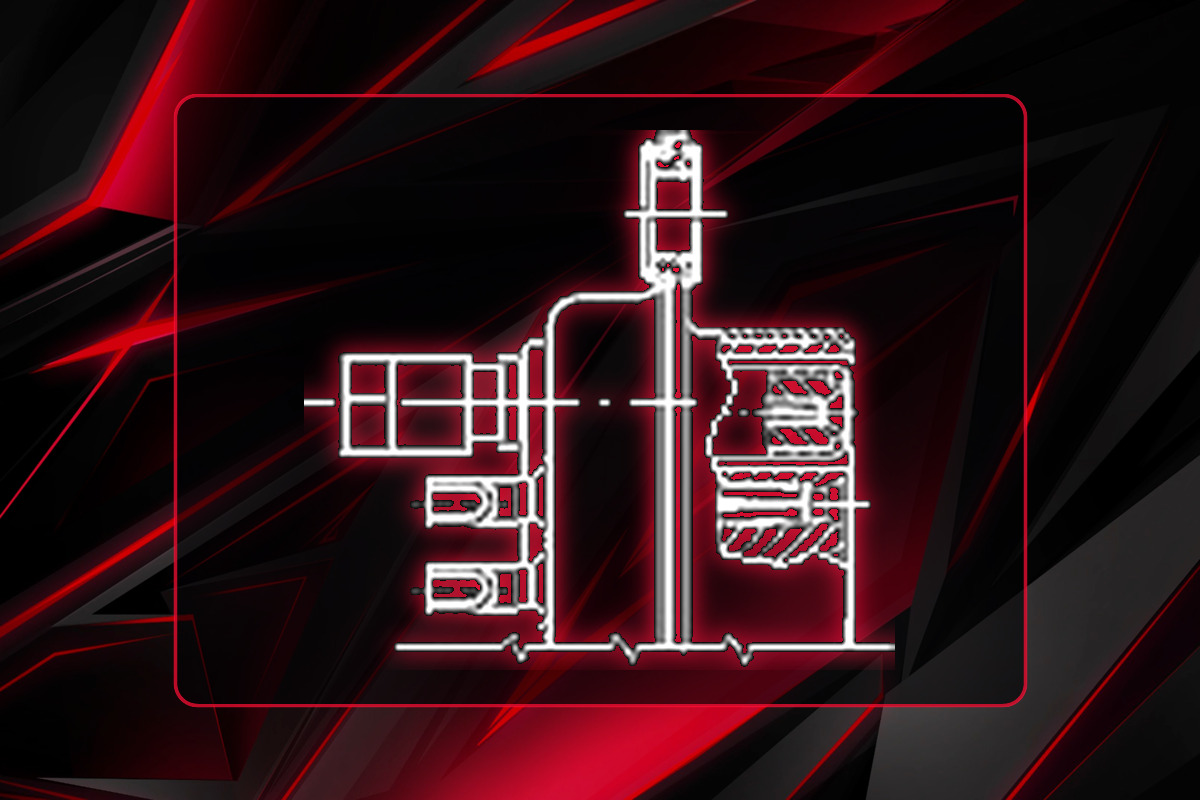

	Розетка РП15 объёмного монтажа с радиочастотными вставкамиРозетка РП15 объёмного монтажа с радиочастотными вставками и фиксатором

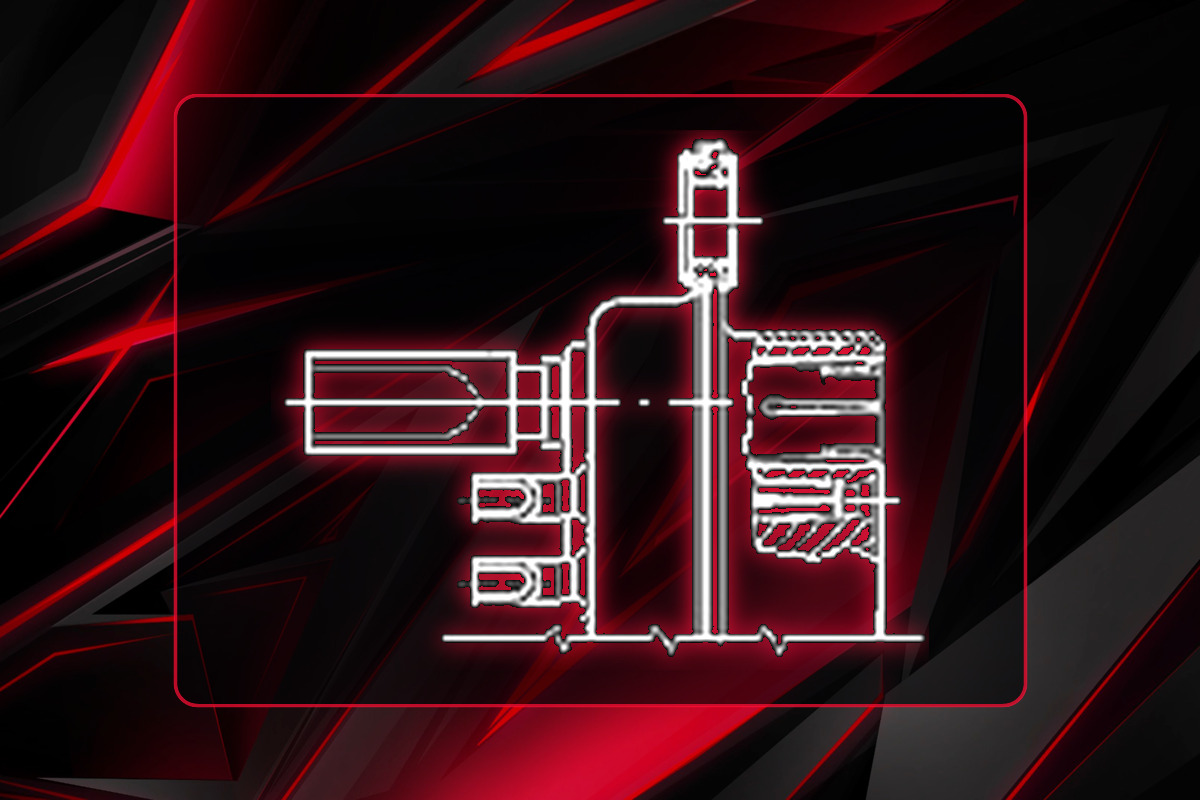

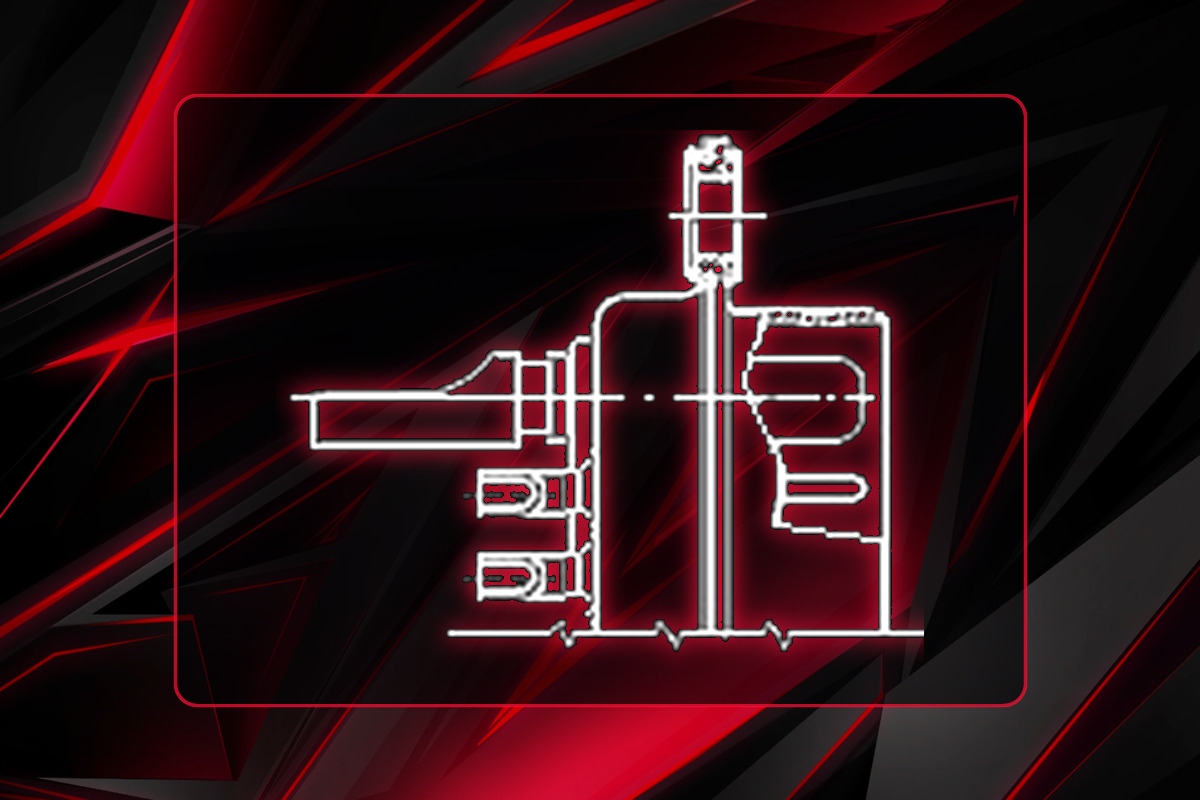

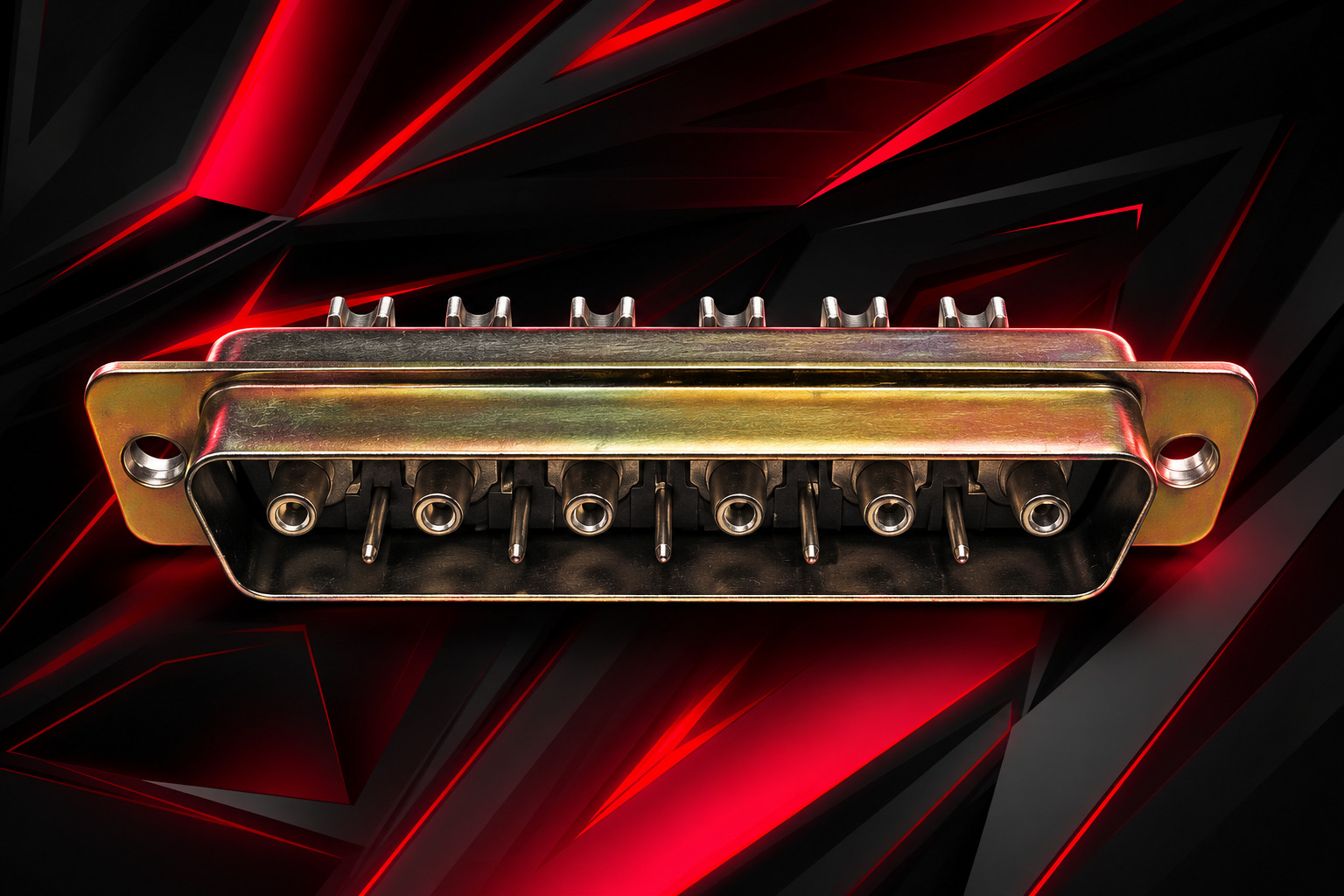

	Вилка РП15 объёмного монтажа с силовыми вставкамиВилка РП15 объёмного монтажа с силовыми вставками и кожухом

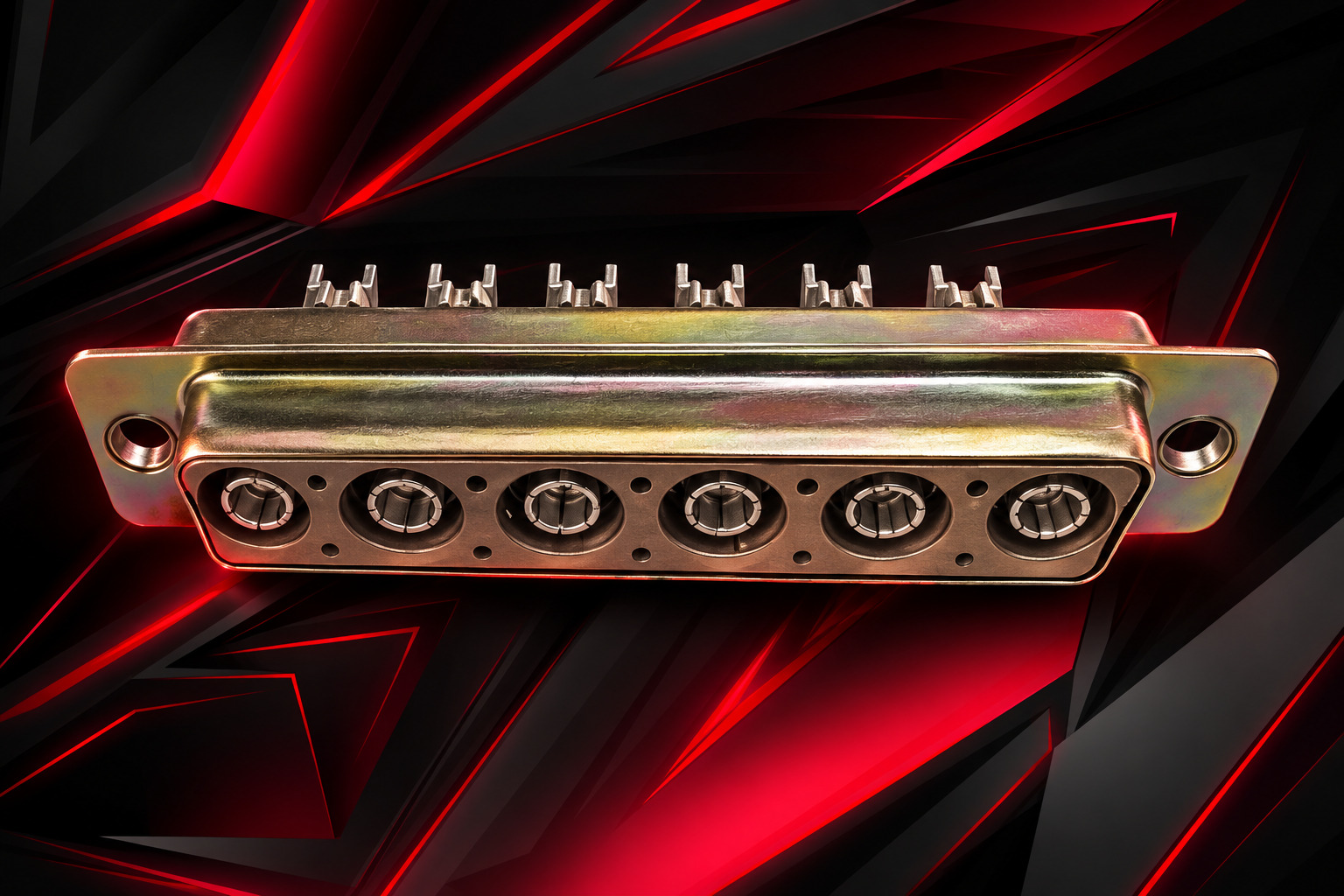

	Розетка РП15 объёмного монтажа с силовыми вставкамиРозетка РП15 объёмного монтажа с силовыми вставками и фиксатором
