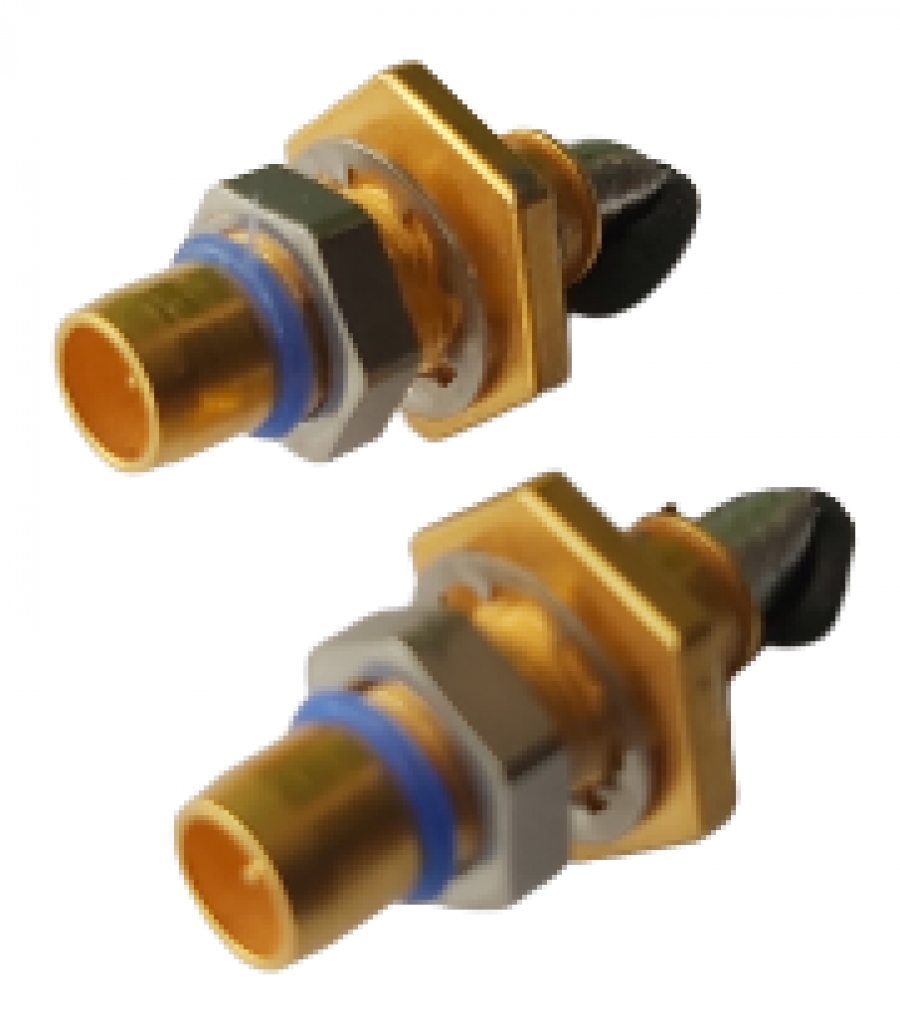

Вилка приборно-кабельная

СР-50-1003Ф

СР-50-1004Ф

СР-50-1005Ф

Волновое сопротивление: 50 Ом

Значения КстU: 1,25

Частотный диапазон: от 0 до 18 МГц.

Рабочая температура: от минус 60 до +125 С°



Номенклатура

Марка присоединяемого кабеля

Розетка СР-50-1003Ф

SM_86_FEP (Sucoform)

Розетка СР-50-1004Ф

SM_141_FEP (Sucoform)

Розетка СР-50-1005Ф

SM_113_FEP (Sucoform)

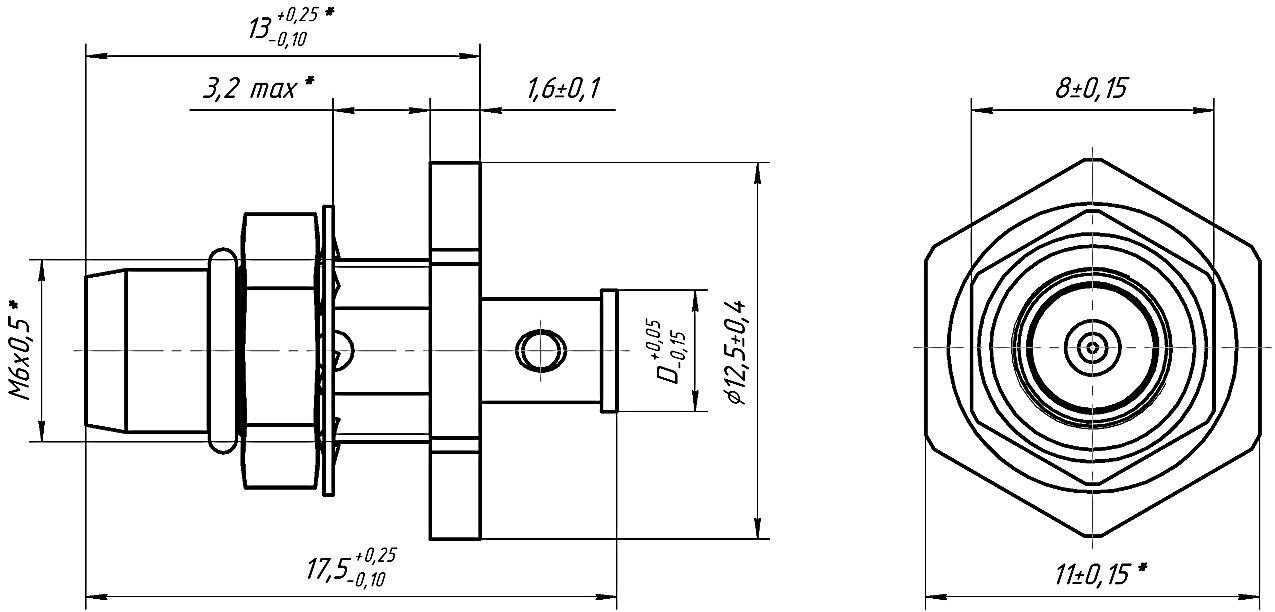

Габаритные и присоединительные размеры, мм.

50 1 01

Условное обозначение части соединителя

D, мм

Розетка СР-50-1003Ф

4,0

Розетка СР-50-1004Ф

5,0

Розетка СР-50-1005Ф

4,7

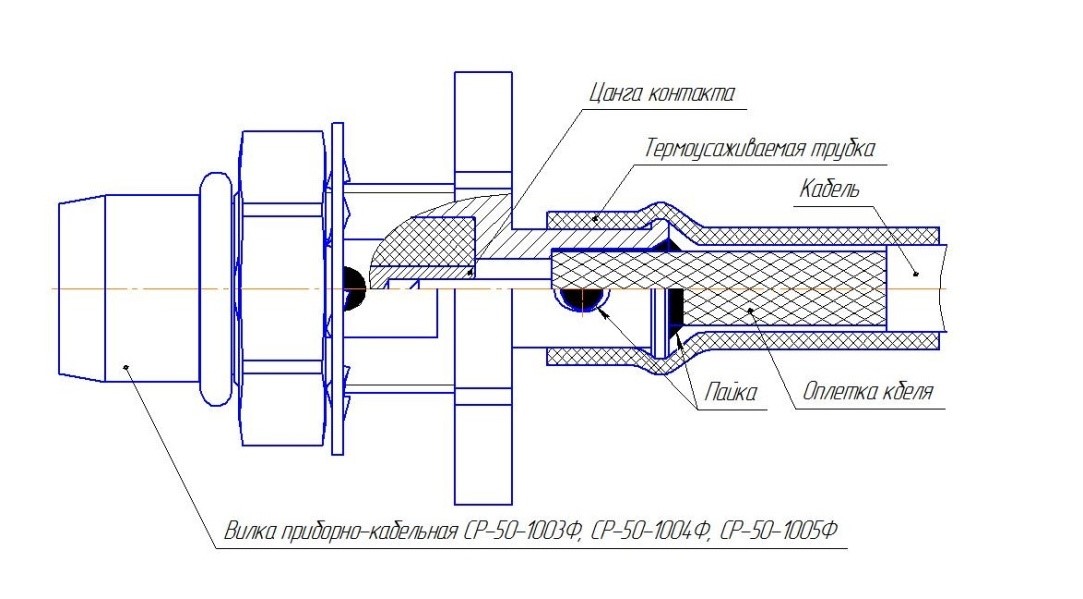

Присоединение кабеля к розетке приборно-кабельной

 11

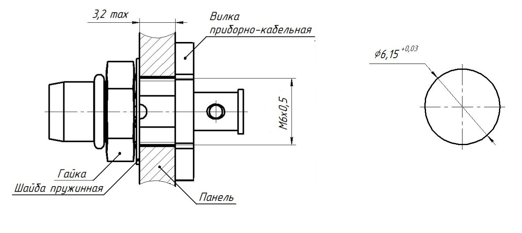

Крепление вилки приборно-кабельной

СР-50-1003Ф, СР‑50-1004Ф, СР-50-1005Ф на приборе

1005



Пример для заказа:

Розетка СР-50-1003Ф СЦНК.430421.003   [поставка с приемкой ВП]

Розетка СР-50-1005Ф СЦНК.430421.003   [поставка с приемкой ВП]
