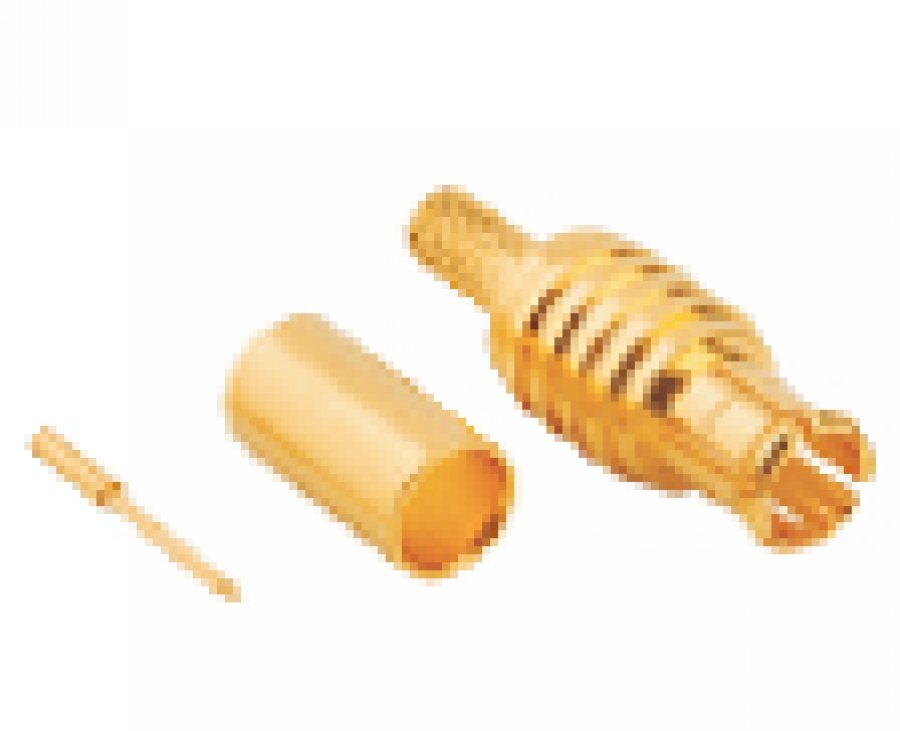

Вилка кабельная прямая для присоединения кабеля методом обжимки

       СР-50-2-01-В-П-Об-026

       СР-50-2-01-В-П-Об-027

       СР-50-2-01-В-П-Об-028

       СР-50-2-01-В-П-Об-029

Волновое сопротивление: 50 Ом

Значения КстU: 1,6

Частотный диапазон: от 0 до 7 ГГц.

Рабочая температура: от минус 60 до +155 С°



Номенклатура  Марка присоединяемого кабеля

СР-50-2-01-В-П-Об-026

RG-178 Habia Cable

СР-50-2-01-В-П-Об-027

РК 50-1,5-23 ТУ 16.505.808-81; RUC-RG316 Ruconnectors

СР-50-2-01-В-П-Об-028

RUC-RD316 Ruconnectors

СР-50-2-01-В-П-Об-029

FBT-195 Times Microwave system

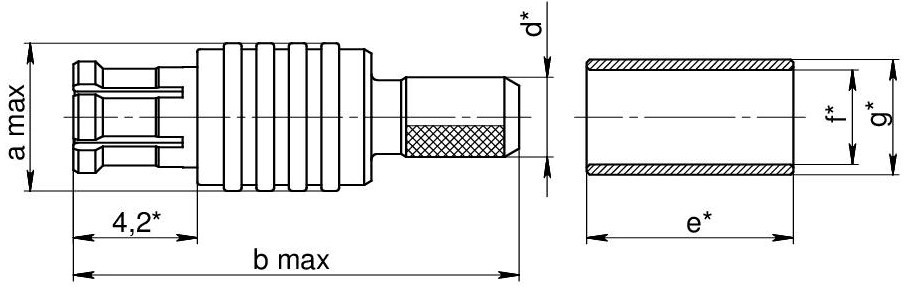

Габаритные и присоединительные размеры, мм.

50 1 01



Обозначение

Размеры, мм

a

b

d*

e*

f*

g*

СР-50-2-01-В-П-Об-026

5,3

15,3

2,7

7,0

3,2

3,9

СР-50-2-01-В-П-Об-027

2,35

3,0

3,8

СР-50-2-01-В-П-Об-028

2,7

9,5

3,6

4,55

СР-50-2-01-В-П-Об-029

6,7

18,3

4,6

12,7

5,6

6,35





Пример для заказа:

Вилка СР-50-2-01-В-П-Об-026 СЦНК.430421.001ТУ, россыпью

Вилка СР-50-2-01-В-П-Об-028 СЦНК.430421.007ТУ, россыпью [ОТК]

kn3d0

скачать 3D модель  СР-50-2-01-В-П-Об-026

скачать 3D модель  СР-50-2-01-В-П-Об-027

скачать 3D модель  СР-50-2-01-В-П-Об-028

скачать 3D модель  СР-50-2-01-В-П-Об-029

скачать программу для просмотра
