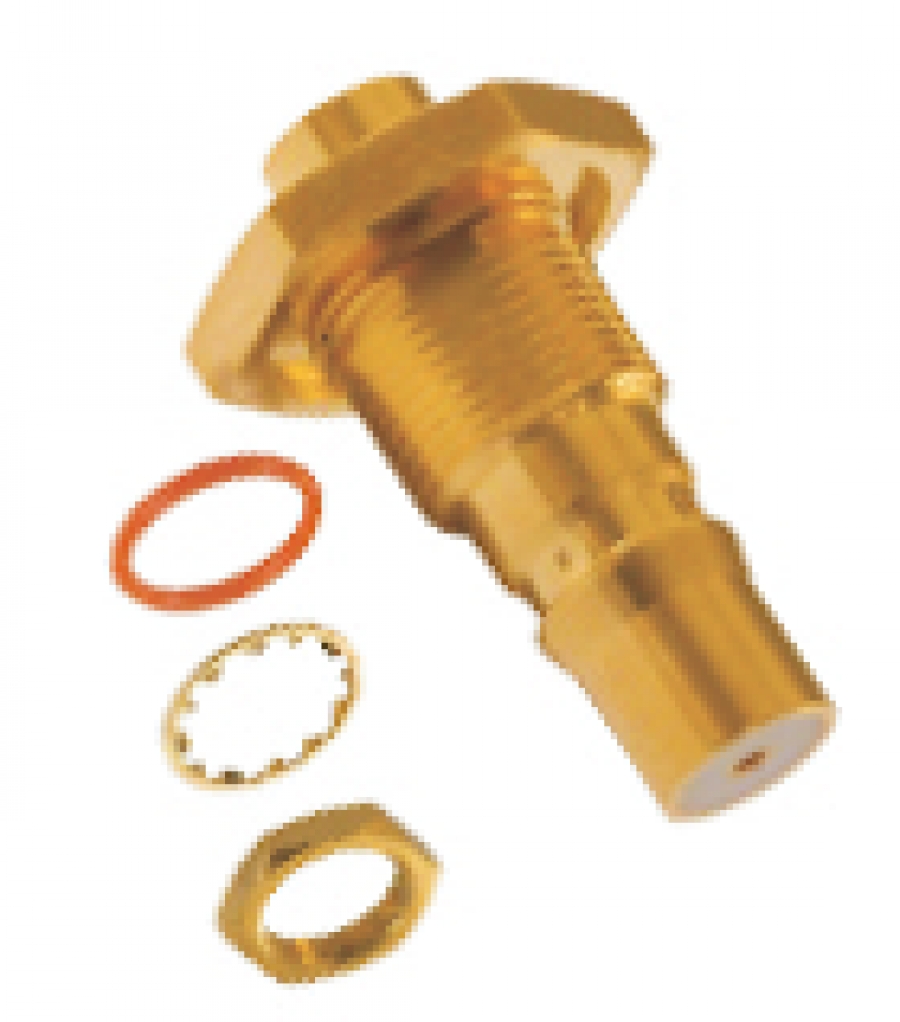

Розетка приборно-кабельная прямая для присоединения кабеля методом обжимки

СР-50-4-02-Р-П-4

СР-50-4-02-Р-П-5

СР-50-4-02-Р-П-6

СР-50-4-02-Р-П-7

Волновое сопротивление: 50 Ом

Значения КстU: на частоте 0 - 6 ГГц – не более 1,15

                           на частоте 6 – 10 ГГц – не более 1,3

                           на частоте 10 – 26 ГГц – не более 1,3

Частотный диапазон: от 0 до 32 ГГц.

Рабочая температура: от минус 60 до +105 С°



Номенклатура

Марка присоединяемого кабеля

СР-50-4-02-Р-П-4

RUC-RD316 Ruconnectors

СР-50-4-02-Р-П-5

FBT-195 Times Microwave system

СР-50-4-02-Р-П-6

РК 50-1,5-23 ТУ 16.505.808, RUC-RG316 Ruconnectors

СР-50-4-02-Р-П-7

FBT-240  Times Microwave system

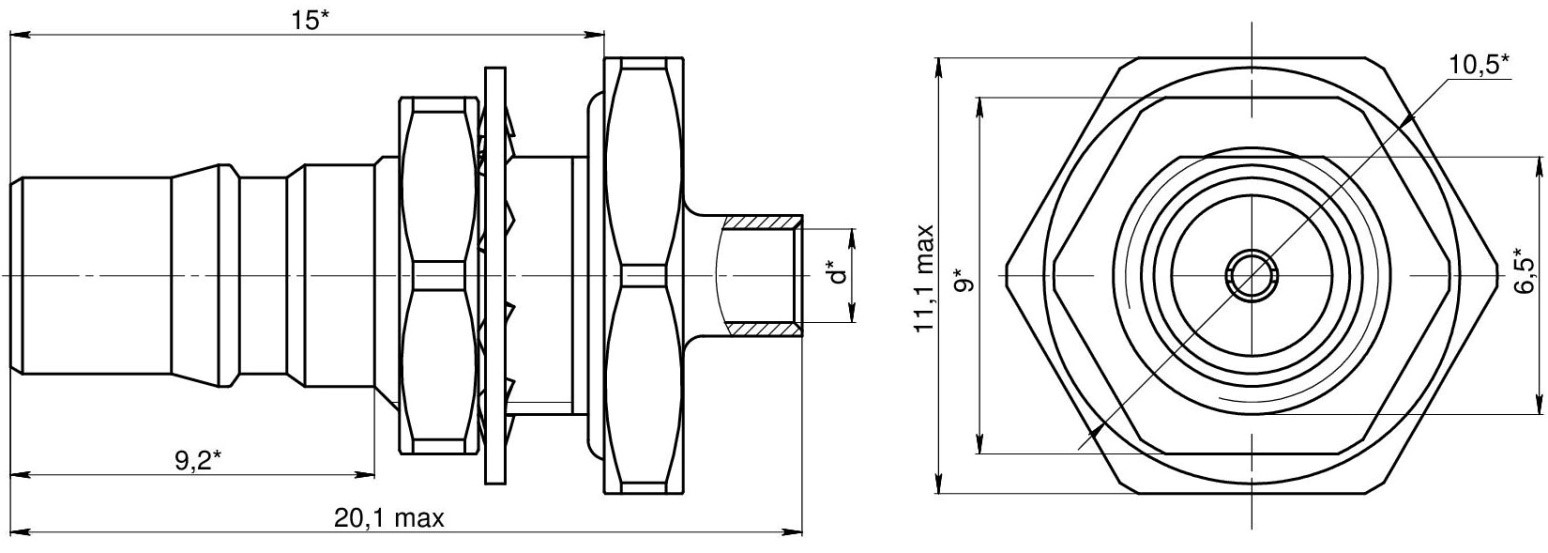

Габаритные и присоединительные размеры, мм.

50 1 01

Обозначение

Размеры, мм

a

d

e

f

g

СР-50-4-02-Р-П-4

24,5

2,7

9,5

3,6

4,55

СР-50-4-02-Р-П-5

25

4,25

12,7

5,2

6,2

СР-50-4-02-Р-П-6

24,5

2,7

9,5

3,25

3,80

СР-50-4-02-Р-П-7

25

5,1

13,5

6,4

7,7



Пример для заказа:

Розетка СР-50-4-02-Р-П-5 СЦНК.430421.002ТУ, россыпью

Розетка СР-50-4-02-Р-П-7 СЦНК.430421.008ТУ, россыпью [ОТК]

kn3d0

скачать 3D модель СР-50-4-02-Р-П-4

скачать 3D модель СР-50-4-02-Р-П-5

скачать 3D модель СР-50-4-02-Р-П-6

скачать 3D модель СР-50-4-02-Р-П-7

скачать программу для просмотра
