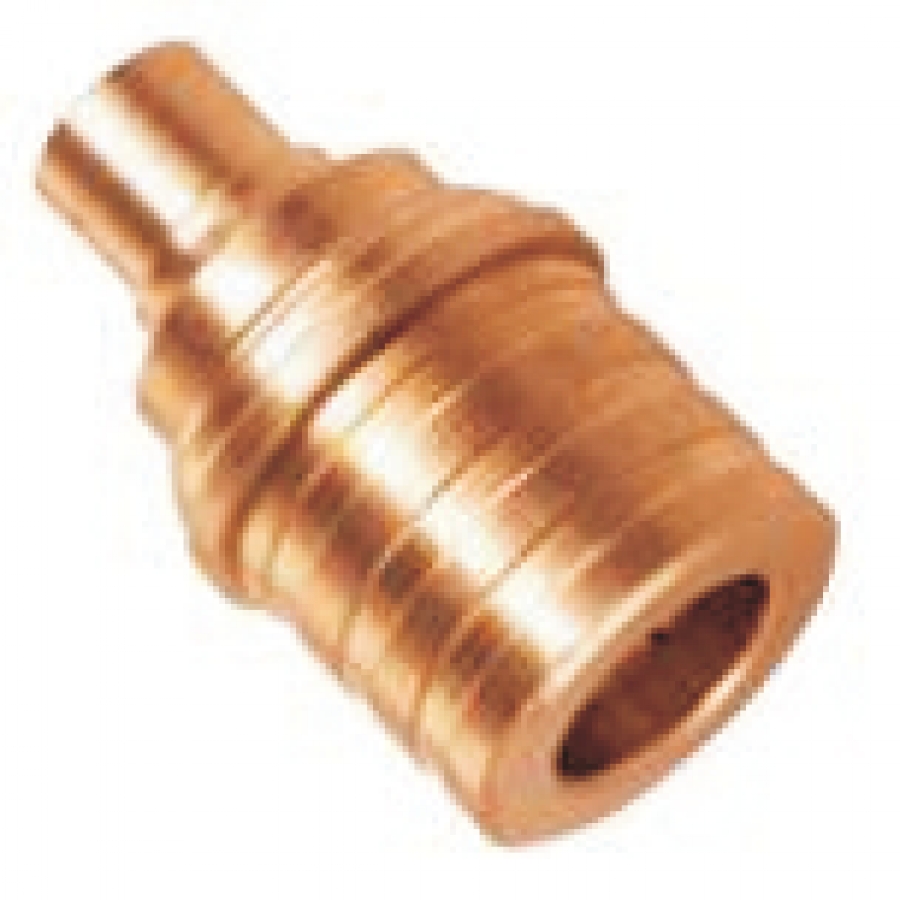

Вилка кабельная прямая для присоединения кабеля методом пайки

СР-50-4-01-В-П-2

СР-50-4-01-В-П-3

Волновое сопротивление: 50 Ом

Значения КстU: на частоте 0 - 6 ГГц – не более 1,15

                           на частоте 6 – 10 ГГц – не более 1,3

Частотный диапазон: от 0 до 32 ГГц.

Рабочая температура: от минус 60 до +105 С°



Номенклатура

Марка присоединяемого кабеля

СР-50-4-01-В-П-2

RUC-SF086 Ruconnectors

СР-50-4-01-В-П-3

RUC-SF141 Ruconnectors

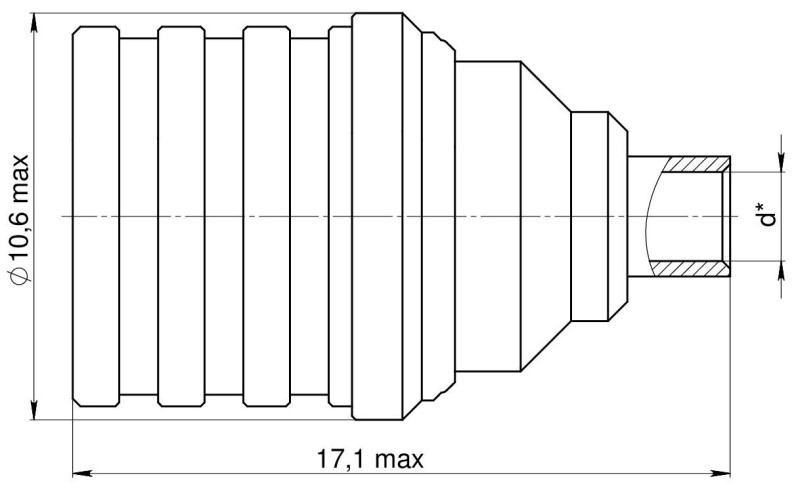

Габаритные и присоединительные размеры, мм.

50 1 01

Обозначение

Размеры, мм

          d

СР-50-4-01-В-П-2

       2,3
СР-50-4-01-В-П-3

      3,75



Пример для заказа:

Вилка СР-50-4-01-В-П-2 СЦНК.430421.002ТУ, россыпью

Вилка СР-50-4-01-В-П-3 СЦНК.430421.008ТУ, россыпью [ОТК]

kn3d0

скачать 3D модель СР-50-4-01-В-П-2

скачать 3D модель СР-50-4-01-В-П-3
