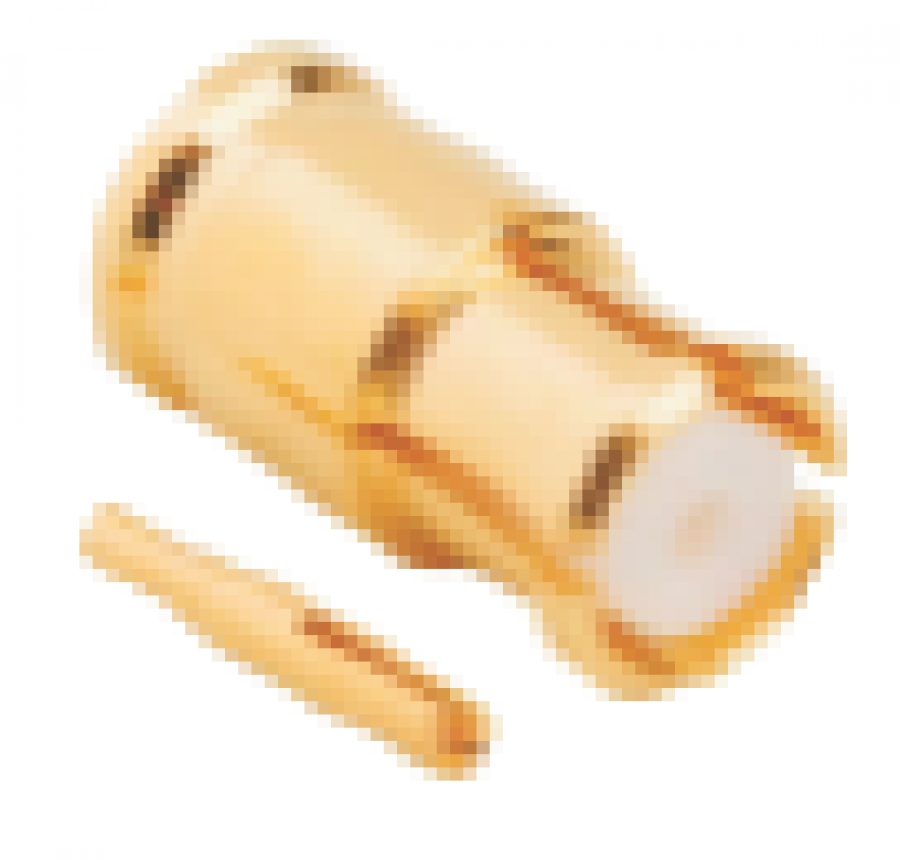

Розетка кабельная прямая для присоединения кабеля методом пайки

СР-50-3-01-Р-П-1

СР-50-3-01-Р-П-2

Волновое сопротивление: 50 Ом

Значения КстU: на частоте 0 - 6 ГГц – не более 1,2

                           на частоте 6 – 10 ГГц – не более 1,2

                           на частоте 10 – 26 ГГц – не более 1,4

                           на частоте 26 – 32 ГГц – не более 1,8

Частотный диапазон: от 0 до 32 ГГц.

Рабочая температура: от минус 60 до +165 С°



Номенклатура

Марка присоединяемого кабеля

СР-50-3-01-Р-П-1 RUC-SF047 Ruconnectors
СР-50-3-01-Р-П-2 RUC-SF086 Ruconnectors

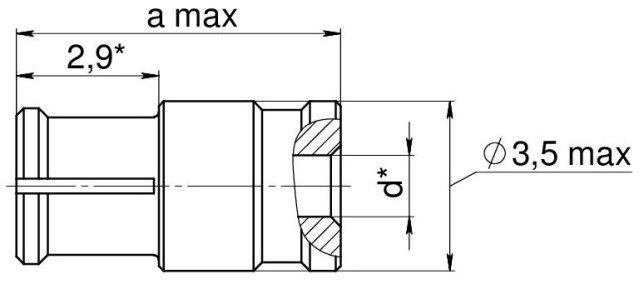

Габаритные и присоединительные размеры, мм.

50 1 01

Обозначение

Размеры, мм

a

d

СР-50-3-01-Р-П-1

6,7

1,25

СР-50-3-01-Р-П-2

7,8

2,26



Пример для заказа:

Розетка СР-50-3-01-Р-П-1 СЦНК.430421.002ТУ, россыпью

Розетка СР-50-3-01-Р-П-2 СЦНК.430421.008ТУ, россыпью [ОТК]
