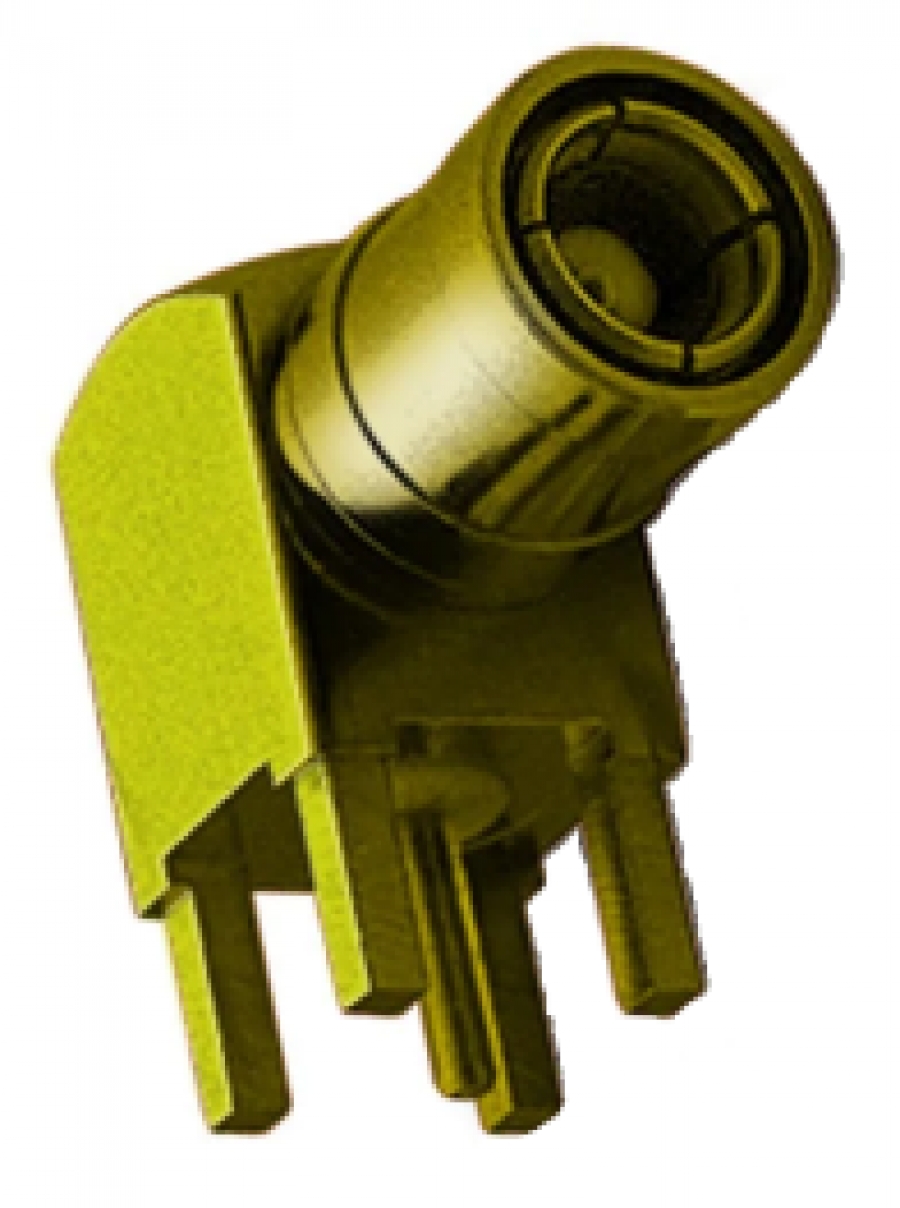

Розетка угловая печатного монтажа в отверстия печатной платы

  • СР‑50‑1-04-Р-У-079

Волновое сопротивление: 50 Ом

Значения КстU: 1,4

Частотный диапазон: от 0 до 7 ГГц.

Рабочая температура: от минус 60 до +155 С°



Номенклатура

СР‑50‑1-04-Р-У-079

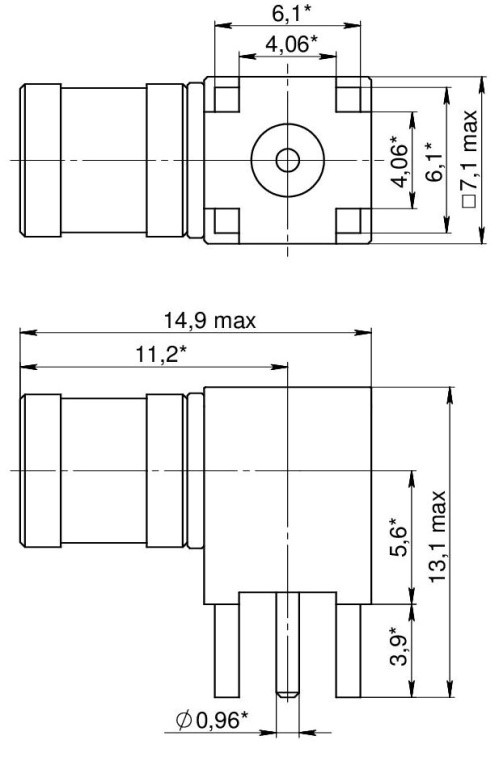

Габаритные и присоединительные размеры, мм.

50 1 01

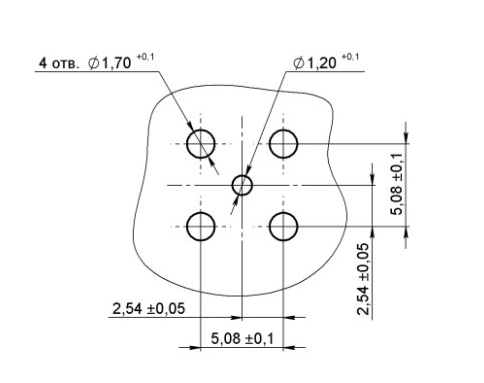

Разметка печатной платы для монтажа соединителей, мм.

076png

Пример для заказа:

Розетка СР‑50‑1-04-Р-У-079 СЦНК.430421.001ТУ

Розетка СР‑50‑1-04-Р-У-079 СЦНК.430421.007ТУ [ОТК]

kn3d0

скачать 3D модель

скачать программу для просмотра
